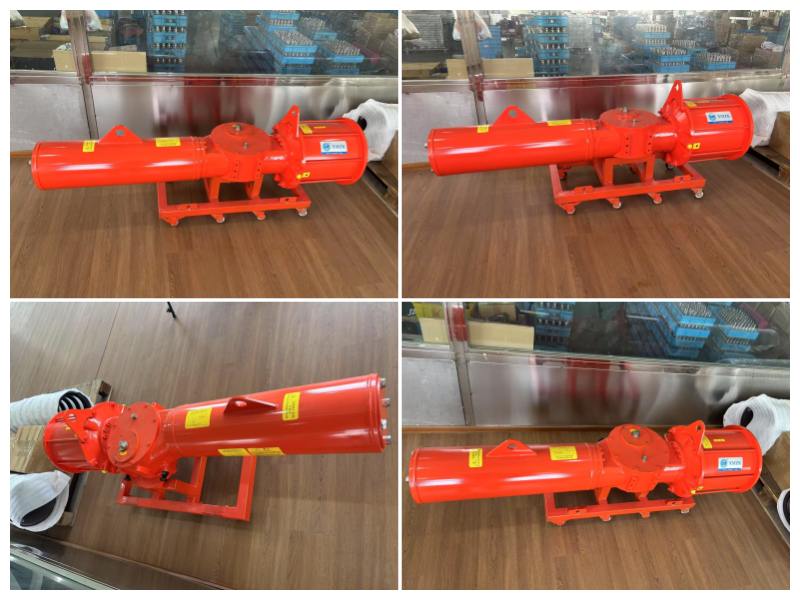

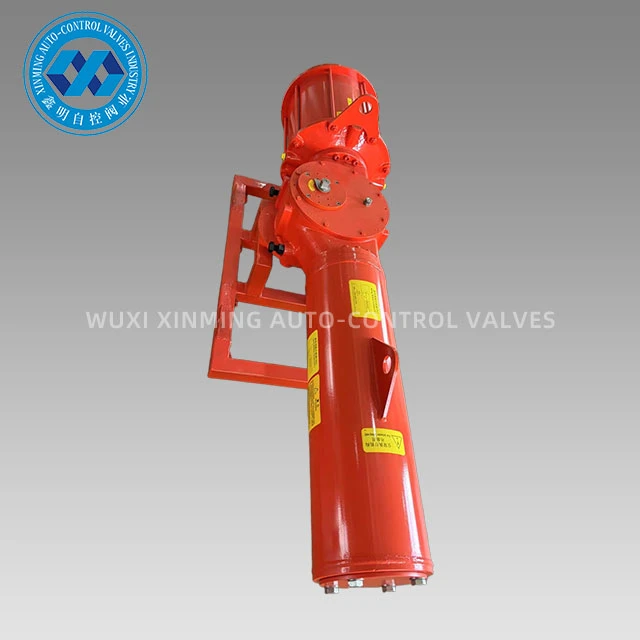

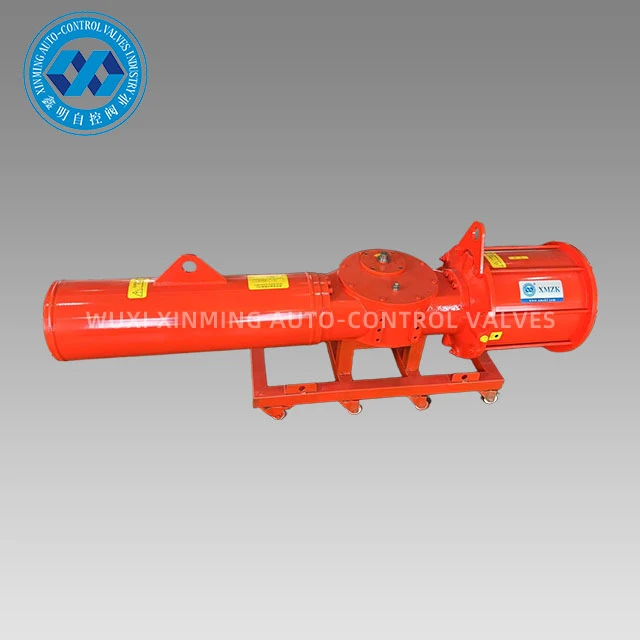

Spring Return Scotch Yoke Pneumatic Actuator

Spring Return Scotch Yoke Pneumatic Actuator ialah-peranti pemacu kebolehpercayaan tinggi yang direka untuk kawalan injap industri. Ia menggunakan mekanisme penghantaran Scotch Yoke yang unik untuk menukar kuasa udara termampat kepada gerakan putaran 90 darjah, dan merealisasikan fungsi tetapan semula automatik melalui -terbina dalam spring yang kuat, memastikan injap kembali dengan cepat ke kedudukan selamat (terbuka sepenuhnya atau tertutup sepenuhnya) sekiranya berlaku kegagalan udara atau kecemasan. Reka bentuk modular Spring Return Scotch Yoke Pneumatic Actuator menyokong antara muka standard ISO 5211/NAMUR, boleh disesuaikan dengan pelbagai jenis injap bebola dan injap rama-rama, dan boleh dilengkapi dengan suis had, injap solenoid dan aksesori lain untuk kawalan automatik. Berbanding dengan penggerak rak dan pinion tradisional, struktur kuk scotch mempunyai kecekapan mekanikal yang lebih tinggi dan hayat perkhidmatan yang lebih lama, dan merupakan pilihan ideal untuk kawalan injap dalam keadaan berbahaya. Pembinaan kuk scotch adalah pilihan terbaik untuk kawalan injap dalam situasi berbahaya kerana ia mempunyai hayat perkhidmatan yang lebih lama dan kecekapan mekanikal yang lebih tinggi daripada penggerak rak dan pinion konvensional.

Ciri-ciri produk:

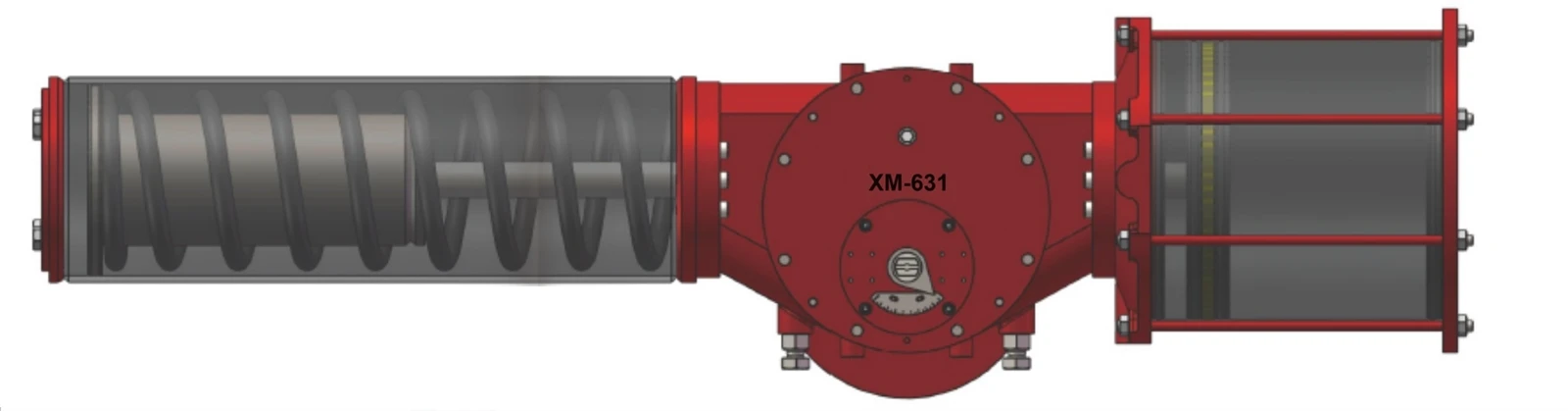

1. Terdapat dua jenis penggerak pneumatik kuk scotch XM: simetri dan condong, sepadan dengan dua ciri tork keluaran yang berbeza. Penggerak kuk scotch condong mempunyai tork permulaan yang tinggi dan tork operasi yang rendah, sesuai untuk kawalan injap rama-rama. Penggerak kuk scotch simetri mempunyai lengkung tork yang lebih seimbang dan terutamanya sesuai untuk kawalan injap bebola dan injap palam.
2. Cincin O-yang dikapsulkan dengan dwi bahan (getah dan PFA) boleh digunakan pada pelbagai suhu dan keadaan kerja.
Reka bentuk cincin O-dan galas berkembar memastikan kestabilan dan kebolehpercayaan silinder modular.
3. Daya kilas keluaran jenis pengembalian spring XM boleh mencapai lebih daripada 140,000Nm, dan tork keluaran bagi jenis-bertindak dua kali boleh mencapai lebih daripada 250,000Nm.
Tekanan kerja: 0.3-0.6MPa.
4. Kedua-dua modul badan tengah dan modul silinder diperbuat daripada besi mulur atau keluli karbon untuk memastikan kekuatan yang mencukupi. Struktur keseluruhannya padat, dan reka bentuknya cantik dan diselaraskan. Rod kuk dan omboh memastikan keluaran tork terbaik.
5. Geseran rendah, bahan komposit tahan lama mengelakkan sentuhan logam terus-ke-logam, menjadikan penyelenggaraan dan penggantian cepat dan mudah.
6. Aci keluaran mematuhi piawaian ISO5211 dan NAMUR terkini. Saiznya boleh disesuaikan, dan keluli tahan karat adalah pilihan.
7. Penunjuk kedudukan standard NAMUR memudahkan pemasangan aksesori seperti kotak suis had dan penentu kedudukan.
8. Dua bolt boleh laras sudut bebas boleh melaraskan lejang injap dari -6 darjah kepada 96 darjah, yang membantu memanjangkan hayat perkhidmatan tempat duduk injap.

Prinsipnya ialah:

udara termampat memasuki ruang untuk menolak omboh untuk melakukan gerakan linear, dan dengan struktur penghantaran pin kuk dan alur kuk, gerakan linear omboh akan ditukar kepada gerakan berputar kuk, dan memacu aci keluaran untuk berputar, dengan itu mencapai kawalan injap.
