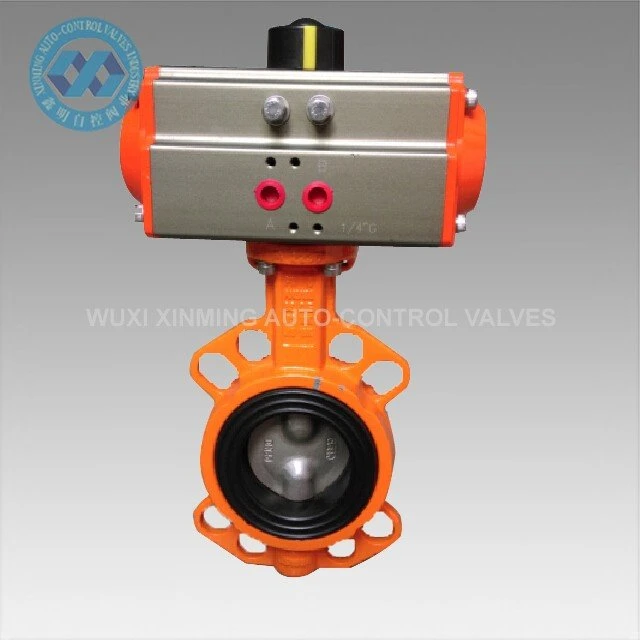

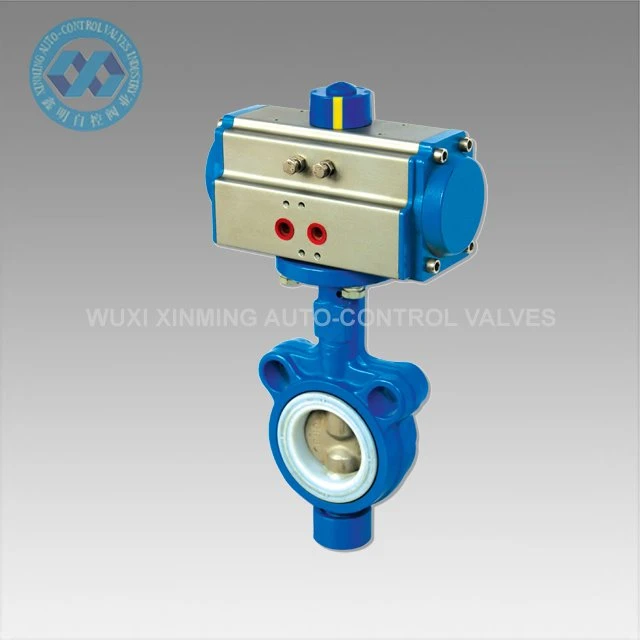

Injap rama-rama wafer mempunyai struktur mudah, saiz kecil, ringan, kos rendah, kawalan dan operasi yang mudah, kawasan peredaran berkesan yang besar, pembukaan dan penutupan cepat, penjimatan buruh, dan prestasi pengedap yang baik, dan ia mempunyai kelebihan pengedap keras logam dan pengedap elastik.
Untuk memulakan dan menghentikan aliran secara automatik lebih pantas daripada injap pemacu motor-, yang beroperasi pada udara termampat. Anda mesti mengawal udara ke penggerak menggunakan sama ada injap pandu elektrik yang disertakan atau injap hidup/mati manual. Injap tidak memerlukan penurunan tekanan minimum antara salur masuk dan alur keluar untuk operasi.
Penggerak dipasang terus ke badan injap untuk meminimumkan pergerakan dan mengurangkan haus. Penunjuk aliran visual pada bahagian atas penggerak menunjukkan sama ada injap terbuka atau tertutup. Penggantian manual membolehkan anda mengendalikan injap semasa bekalan elektrik terputus.
Butiran Produk
| Nama Produk | Injap Rama-rama Wafer |
| Nama jenama | XM dan OEM juga diterima |
| Saiz Butterfly Valve | 25mm-1000mm |

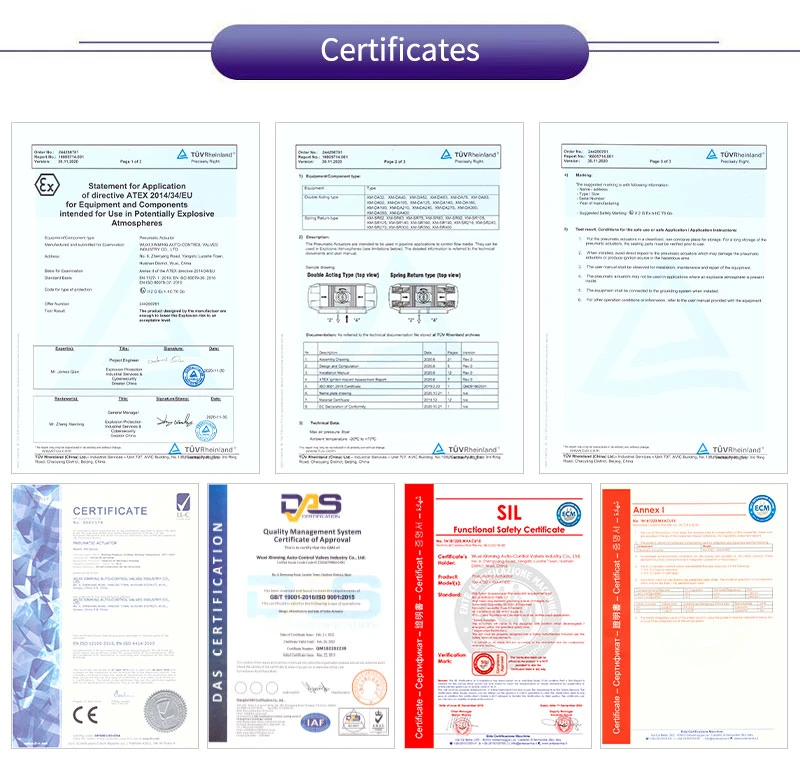

| Pensijilan | CE, ATEX, SIL3, ISO9001:2016 |
| Jenis Injap | rama-rama |
| Untuk Digunakan Dengan | Air, Minyak, Udara, Gas Asli, Stim, Air Minuman |
| Bahan Meterai | Getah EPDM, NBR, PTFE, logam-ke-logam |
| Spesifikasi Ditemui | API 609 |

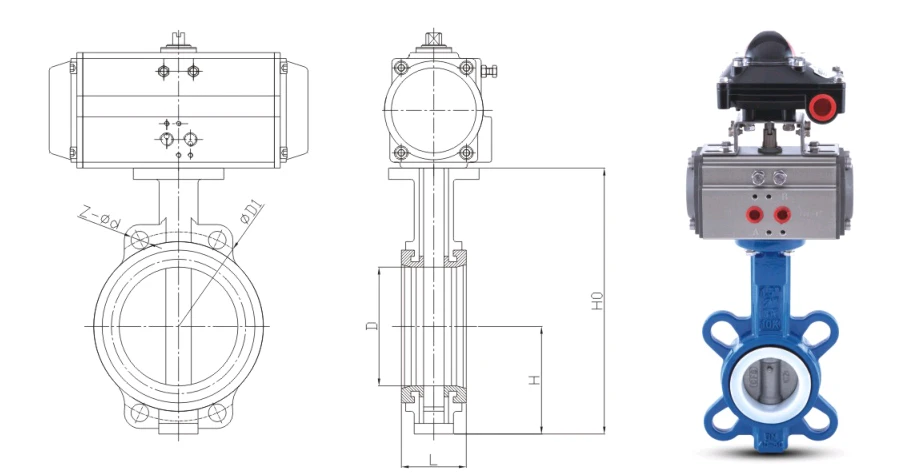

Parameter Teknikal:
| Diameter nominal | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inci | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Reka bentuk dan pembuatan injap | Mengikut standard GB/T12238 | ||||||
| Saiz bebibir injap | Mengikut standard GB/T9113, GB/T17241.6 | ||||||
| Panjang struktur injap | Mengikut standard GB/T12221 | ||||||
| Pemeriksaan dan eksperimen injap | Mengikut standard GB/T13927 | ||||||
Ciri-ciri produk:
• Ringan dan padat: Berat berkaliber yang sama hanya 1/6 daripada injap pintu, dan ruang pemasangan dikurangkan sebanyak 50%
• Gelembung dua arah-pengedap gred: Kerusi injap elastik EPDM/NBR/VITON/PTFE, kebocoran sifar (Kadar ISO 5208 A)
• Tork rendah: Plat rama-rama diperkemas +-lengan pelincir sendiri, mudah dipandu dengan manual, pneumatik dan penggerak elektrik
• Penyelenggaraan dalam talian: Badan injap tidak memanjang ke saluran paip, dan plat rama-rama boleh ditarik keluar dengan melonggarkan empat bolt bebibir untuk membuka dan memasang
• Pelbagai fungsi: Ia boleh dibuka dan ditutup sepenuhnya, dan juga boleh didikit dengan tepat dalam julat 15 darjah ~ 75 darjah
Aplikasi Produk:
• Air perbandaran: air mentah, air bersih, kumbahan, pengasingan stesen pam
• HVAC: penghawa dingin pusat, pemanasan daerah, peredaran air penyejuk
• Makanan dan ubat: Sistem pembersihan CIP/SIP, gred sanitasi FDA 3A pilihan
• Kimia dan petrokimia: asid lemah dan alkali, pelarut, serbuk, saluran paip penghantar pneumatik
• Tenaga kuasa: menara penyejuk, kondensat, sistem pemercik api
Keupayaan Bekalan
Keupayaan Bekalan: 1000 unit sebulan, Pneumatic Butterfly Valve
Pembungkusan & Penghantaran
Butiran pembungkusan:
1) Jika kuantiti yang banyak, kes papan lapis
2) Jika kuantiti yang kecil, Karton atau palet Papan Lapis
Pelabuhan berlepas: Shanghai, China
Masa Utama:
|
Kuantiti(Unit) |
1-50 |
51-1000 |
＞1001 |
|
Anggaran Masa(hari) |
Barang dalam stok |
30 |
Untuk dirundingkan |
Perkhidmatan Kami
1) talian hotline 7x24 jam
2) Kawalan kualiti yang ketat
3) Kualiti yang baik pada harga yang berpatutan
4)Cemerlang Selepas-perkhidmatan
5) Sokongan teknikal dalam talian
6) Masa penghantaran yang cepat
Petua Pemilihan Dan Pesanan:
Apabila medium mengandungi zarah Lebih besar daripada atau sama dengan 2 mm, sila pilih pengedap keras atau struktur sipi berganda.
Apabila keselamatan kebakaran diperlukan, pengisi grafit + serpihan SS316L boleh dipilih.
Sediakan elektrik 24 V/220 V, pneumatik dwi bertindak/set semula spring, suis had, set penuh positioner.
Jika anda memerlukan lukisan CAD Wafer Butterfly Valve, model 3D atau penyelesaian penyesuaian projek, sila hubungi: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Tentang Kami:

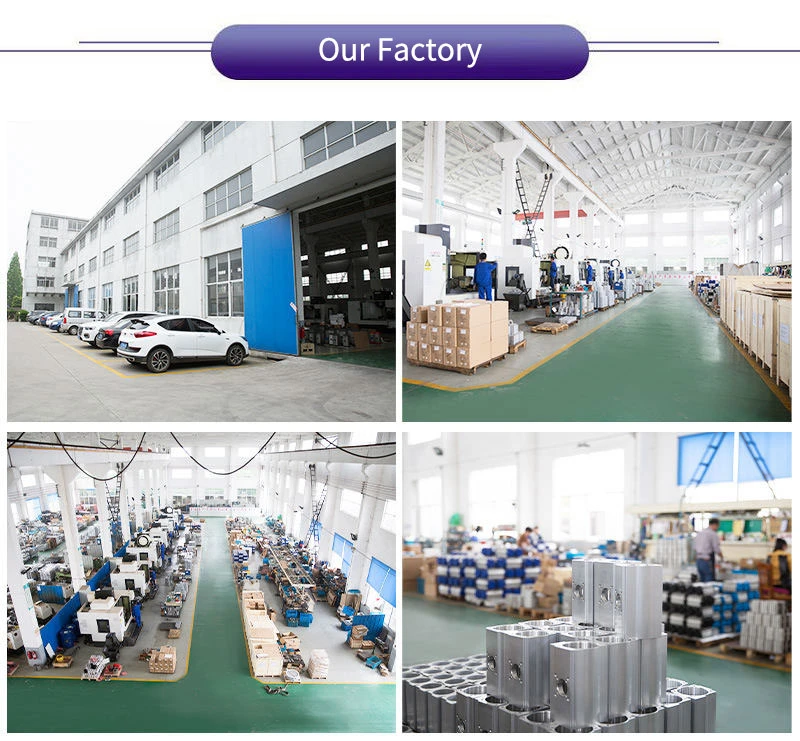

Wuxi Xinming Auto-control Valves Co., Ltd. mengkhusus dalam pembuatan penggerak pneumatik siri XM yang diperakui ISO9001 dan injap kawalan automatik, mematuhi piawaian ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Dengan keupayaan R&D termaju dan kemudahan pengeluaran, produk kami melayani pelbagai industri termasuk minyak & gas, kimia dan loji janakuasa, menjelmakan komitmen kami untuk "Teknologi Diutamakan, Kecemerlangan Kualiti" melalui penyelesaian inovatif dan prestasi yang boleh dipercayai.
