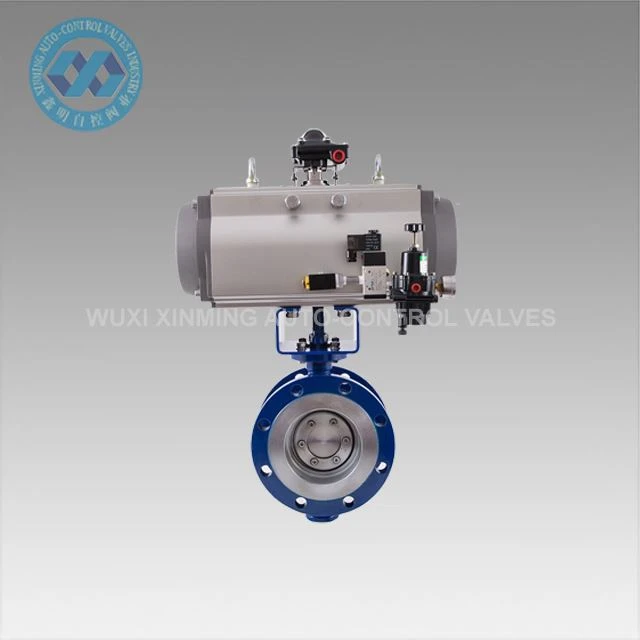

Injap Rama-rama Dengan Logam Ke Logam

Injap rama-rama dengan logam ke logam sesuai untuk saluran paip pemuliharaan-suhu tinggi,-tinggi dan{2}}panas. Ia mempunyai fungsi membuka, menutup atau melaraskan aliran. Ia mempunyai struktur padat, saiz kecil, ringan, operasi yang fleksibel dan penggunaan yang mudah.

Send Inquiry

Description

Injap Rama-rama kami dengan logam ke logam ialah penyelesaian kawalan aliran yang padat, ringan dan{0}}kos efektif yang menawarkan prestasi serba boleh merentas pelbagai aplikasi. Direka bentuk dengan konfigurasi gaya wafer-untuk pemasangan bebibir yang mudah, ia amat sesuai untuk-sistem paip terhad ruang dalam air, udara, gas dan perkhidmatan kimia ringan. Injap cemerlang dalam keadaan yang mencabar, termasuk-suhu tinggi,-tinggi dan saluran paip pemelihara haba-, menyediakan fungsi buka/tutup yang boleh dipercayai dan keupayaan pelarasan aliran yang tepat. Reka bentuknya yang dioptimumkan menggabungkan struktur padat, jejak kecil, dan pembinaan ringan dengan operasi yang fleksibel untuk kegunaan mudah dalam pelbagai persekitaran industri.

Parameter Teknikal:

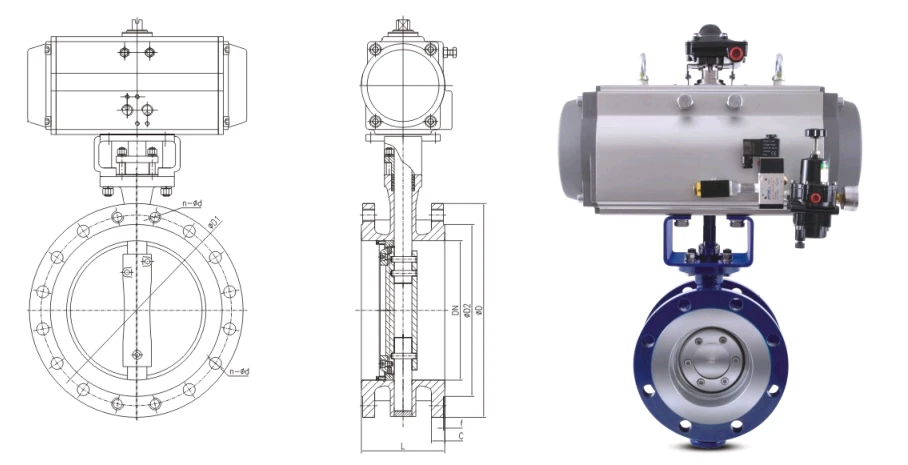

product-908-465

Diameter nominal DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Standard eksekutif		Skop permohonan
Reka bentuk dan pembuatan	JB/T8527,GB/T12224,API609,ASME B16.34 dsb.Standard	Diameter nominal	DN50-DN3600 2"-144"	Injap yang berbeza mempunyai dimensi yang berbeza. Sila hubungi untuk butiran
Bebibir sambungan	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 dsb.Standard	Tekanan nominal	PN2.5-PN260 Kelas150-Kelas1500
Panjang struktur	GB/T12221API609 IS05752, dsb.Standard	Julat suhu	-196C-600C
Pemeriksaan dan eksperimen	JB/T9092 GB/T26480 API598 IS05208 dsb.Standard	Kaedah sambungan	Jenis bebibir, jenis buttweld, jenis wafer, jenis lug, dsb.
		Bahan badan	Keluli karbon, keluli molibdenum krom, keluli tahan karat austenit, keluli tahan karat dupleks, aloi titanium, Hastelloy, Monel, dsb.

Ciri-ciri produk:
Pengedap Logam Premium: Tempat duduk dan cakera keluli tahan karat yang dikeraskan memastikan penutupan-yang boleh dipercayai walaupun selepas penggunaan yang berpanjangan
Tinggi-Temp/Tinggi-Reka Bentuk Tekanan: Sesuai untuk perkhidmatan sehingga 650 darjah dan penilaian tekanan Kelas ANSI 600
Padat & Ringan: 30% lebih ringan daripada injap pintu dengan penilaian yang setanding
Aliran-Dua Arah: Prestasi pengedap yang sangat baik dalam kedua-dua arah aliran

Kelebihan Reka Bentuk:
Reka bentuk tiga-offset menghalang haus dan memastikan sifar kebocoran
Pembinaan selamat-api memenuhi piawaian API 607/6FA
Tork operasi yang rendah mengurangkan keperluan penggerak
Operasi percuma-penyelenggaraan dengan hayat perkhidmatan yang panjang

Aplikasi Biasa:
Proses penapisan dan petrokimia
Sistem wap loji kuasa
Penghantaran gas suhu tinggi-
Pemprosesan kimia dengan media kasar

Tentang Kami:

Penggerak pneumatik siri XM yang dihasilkan oleh syarikat kami dikaji, dibangunkan dan direka bentuk berdasarkan aplikasi komprehensif pengenalan teknologi baharu, bahan baharu, proses baharu dan konsep inovatif di dalam dan luar negara, serta mematuhi sepenuhnya piawaian antarabangsa baharu: ISO5211, DIN3337, dan VDINDE-3845, standard NAMUR. Produk telah lulus pemeriksaan agensi penyeliaan teknikal kebangsaan dan lulus demonstrasi sistem kualiti antarabangsa ISO9001:2000. Produk ini digunakan secara meluas dalam kawalan automatik industri kimia, penapisan minyak, perlombongan, stesen janakuasa, metalurgi, pembinaan, perubatan, makanan, gas, penyelidikan saintifik, dll.

Syarikat itu mematuhi prinsip korporat "mengejar yang lebih baik, teknologi diutamakan, keikhlasan dan kebolehpercayaan". Kami komited untuk pengurusan yang sempurna, berkualiti tinggi, kecekapan berganda, untuk menyediakan pelanggan dengan perkhidmatan yang memuaskan, dan untuk mewujudkan hubungan kerjasama yang agak stabil dan baik dalam industri berkaitan. Semua rakan sekerja saya dalam syarikat amat berharap untuk bekerjasama dengan anda untuk mencipta kecemerlangan bersama.

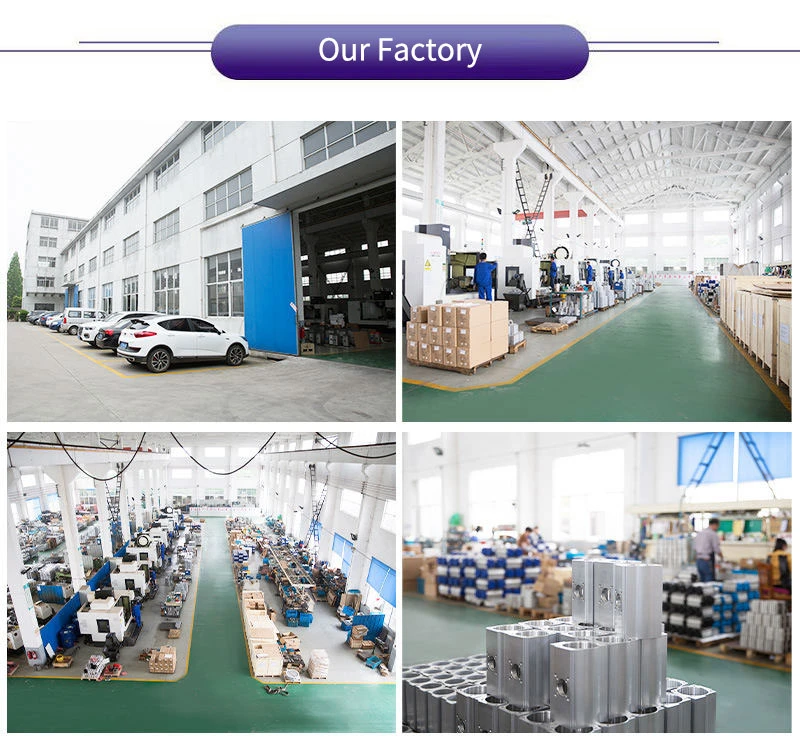

Our Factory
