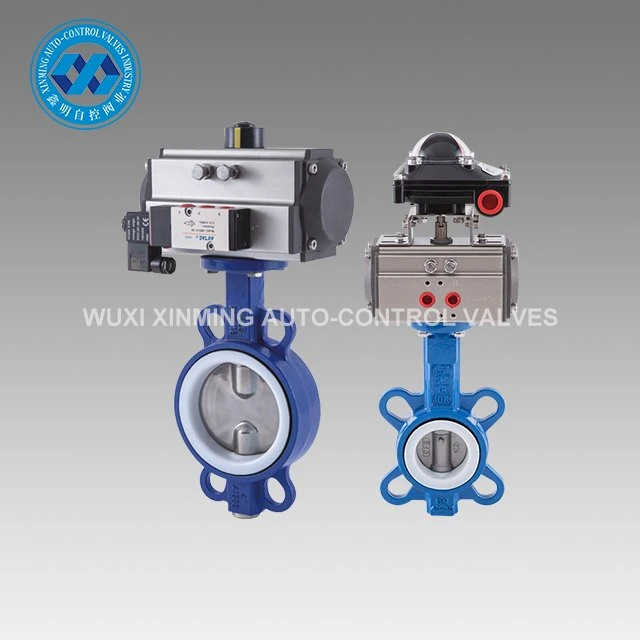

Injap rama-rama besi mulur ialah injap kawal selia ringkas dan ia juga boleh digunakan untuk-kawalan mati-media saluran paip tekanan rendah. Untuk memulakan dan menghentikan aliran secara automatik lebih pantas daripada injap-motor, yang beroperasi pada udara termampat. Anda mesti mengawal udara ke penggerak menggunakan sama ada injap pandu elektrik yang disertakan atau injap hidup/mati manual. Injap tidak memerlukan penurunan tekanan minimum antara salur masuk dan alur keluar untuk operasi.
Butiran Produk:
| Nama Produk | Injap Rama-rama Besi Mulur |
| Nama jenama | XM dan OEM juga diterima |
| Saiz Butterfly Valve | 25mm-1000mm |
| Pensijilan | CE, ATEX, SIL3, ISO9001:2016 |
| Jenis Injap | rama-rama |
| Untuk Digunakan Dengan | Air, Minyak, Udara, Gas Asli, Stim, Air Minuman |
| Bahan Meterai | logam-ke-logam |
| Spesifikasi Ditemui | API 609 |
Parameter Teknikal:

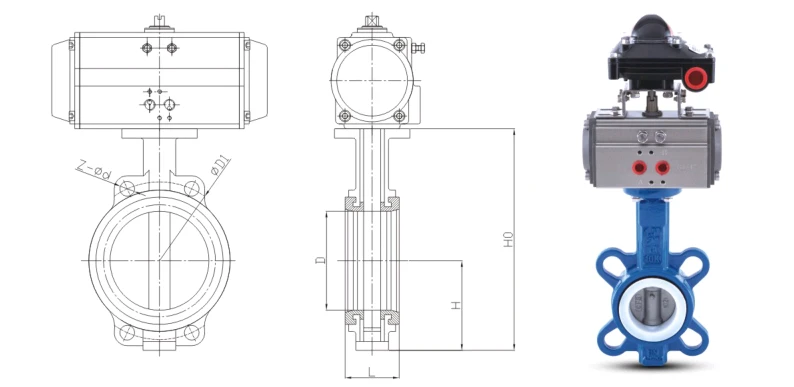

| Diameter nominal | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inci | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Reka bentuk dan pembuatan injap | Mengikut standard GB/T12238 | ||||||
| Saiz bebibir injap | Mengikut standard GB/T9113, GB/T17241.6 | ||||||
| Panjang struktur injap | Mengikut standard GB/T12221 | ||||||
| Pemeriksaan dan eksperimen injap | Mengikut standard GB/T13927 | ||||||
Ciri-ciri produk:
•-Kebocoran sifar tekanan tinggi: Empat jenis tempat duduk injap tervulkan: EPDM/Viton®/NBR/PTFE, pengedap tahap gelembung dua arah-, sehingga 16 bar.
• Ringan: Berat berkaliber yang sama hanya 30–40% daripada injap bola, mengurangkan kos sokongan saluran paip.
• Jangka hayat yang panjang: Batang injap diperbuat daripada keluli tahan karat dupleks 416/316 SS dan galasnya menggunakan sesendal-pelincir bukan logam-sendiri untuk mengelakkan sawan.
• Mesra-penebat: Reka bentuk leher lanjutan boleh ditutup dengan lapisan penebat 2", sesuai untuk saluran paip HVAC dan luaran.
• Pemacu berbilang: pemegang, kotak gear, penggerak elektrik, pneumatik dan hidraulik, semuanya disambungkan mengikut bebibir standard ISO 5211.
• Pensijilan lengkap: WRAS, permit air minuman ACS, oleh API-609, BS EN 593 dan ISO 5752.
Perkhidmatan kami:
1) Talian hotline 7x24 jam
2) Kawalan kualiti yang ketat
3) Kualiti yang baik pada harga yang berpatutan
4) Cemerlang Selepas-perkhidmatan
5) Sokongan teknikal dalam talian
6) Masa penghantaran yang cepat
Aplikasi produk:
• Rangkaian air panas dan sejuk, air laut, kumbahan dan paip wap
• Sistem penghawa dingin HVAC, pemanasan daerah
• Petroleum, kimia, makanan, farmaseutikal dan pembinaan kapal
• Cecair gred makanan-: minuman, alkohol, air tulen
• Gas dan vakum: gas, udara termampat, sistem vakum
Tentang Kami:

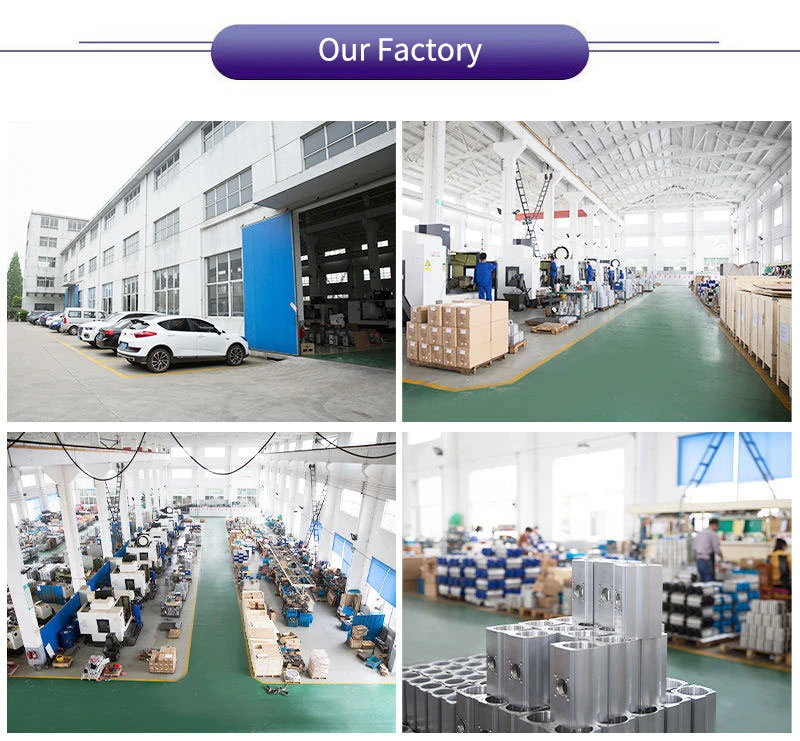

Wuxi Xinming Auto-control Valves Co., Ltd. mengkhusus dalam pembuatan penggerak pneumatik siri XM yang diperakui ISO9001 dan injap kawalan automatik, mematuhi piawaian ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Dengan keupayaan R&D termaju dan kemudahan pengeluaran, produk kami melayani pelbagai industri termasuk minyak & gas, kimia dan loji janakuasa, menjelmakan komitmen kami untuk "Teknologi Diutamakan, Kecemerlangan Kualiti" melalui penyelesaian inovatif dan prestasi yang boleh dipercayai. Jika anda memerlukan Injap Rama-rama Besi Mulur, sila hubungi kami.
