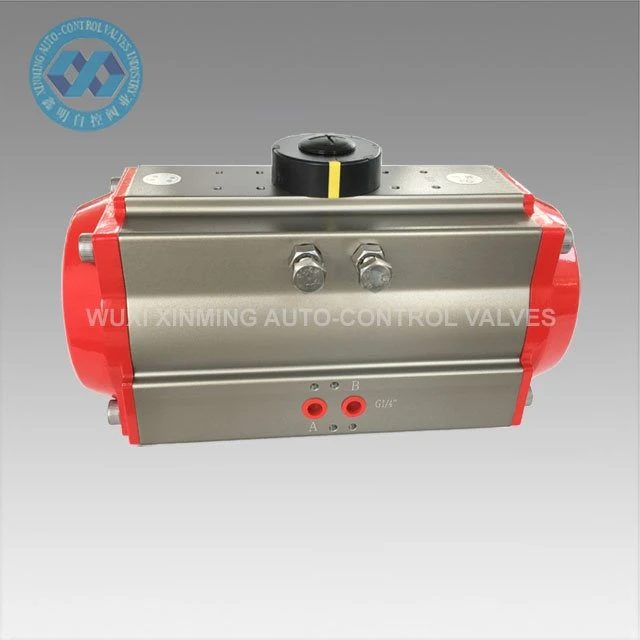

Penggerak Putar Pneumatik

Penggerak berputar pneumatik menggunakan udara termampat untuk menjana tenaga operasi. Sesetengahnya direka untuk kawalan jauh injap. Penggerak berputar pneumatik tahan lama, memberikan daya yang tinggi berbanding saiznya, dan boleh digunakan dalam persekitaran yang berbahaya....

Hantar pertanyaan

Description/kawalan

Butiran Produk:

Nama Produk	Penggerak Putar Pneumatik
Nama jenama	XM dan OEM juga diterima
Saiz penggerak	32mm-400mm
Sudut putar	0 darjah ~90 darjah (±5 darjah )
Julat Suhu Bekerja	-20 darjah ~ +80 darjah (standard) -40 darjah ~+80 darjah (suhu rendah) -15 darjah ~150 darjah (suhu tinggi)
Tekanan bekalan udara	0.2~0.8 MPa, 10 MPa maks
Sambungan atas	VDI/VDE3845 NAMUR
Sambungan bawah	ISO 5211 dan DIN 3337
bahan	Aloi aluminium
Struktur	rak dan pinion, omboh dwi rak
Rawatan permukaan badan penggerak	keras-anodized
Warna Tudung Akhir	hitam, hitam, biru tua, biru langit, merah, oren, hijau, dll.
Pensijilan	CE, ATEX, SIL3, ISO9001:2016

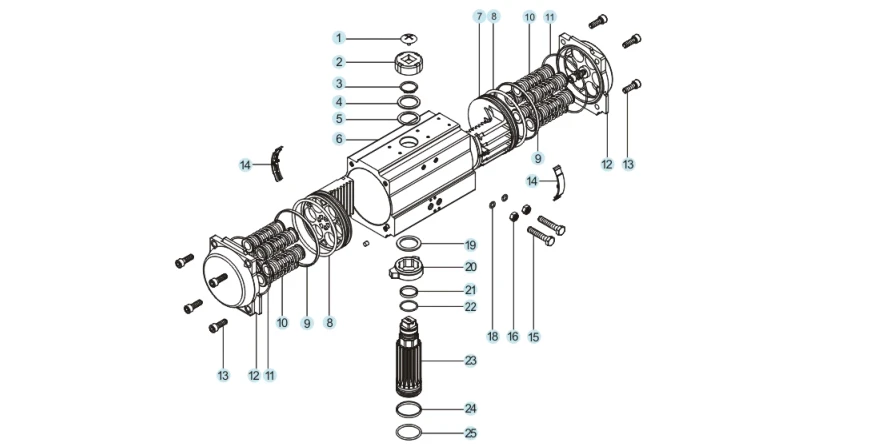

Alat Ganti Dan Bahan:

product-869-448

TIDAK.	Alat Ganti	Kuantiti	bahan	Rawatan anticorrosive	Bahan pilihan
1	Skru penunjuk	1	Plastik kejuruteraan
2	Penunjuk	1	Plastik kejuruteraan
3	Circlip	1	Keluli tahan karat
4	Pencuci	1	Keluli tahan karat
5	Gasket luar	1	Tetrafluoro
6	Badan silinder	1	Aloi aluminium	Pengoksidaan keras, dsb.
7	Omboh	2	Aloi aluminium	Pengoksidaan keras	Keluli tahan karat
8	Omboh O cincin	2	NBR		Getah VITON/silikon
9	Galas omboh	2	Plastik kejuruteraan
10	Perhimpunan musim bunga	0-12	Keluli musim bunga	Cat celup
11	Tutup O cincin	2	NBR		Getah VITON/silikon
12	Tudung akhir	2	Aloi aluminium	Salutan serbuk, dsb.
13	Bolt penutup hujung	8	Keluli tahan karat
14	Panduan omboh	2	Plastik kejuruteraan
15	Bolt boleh laras	2	Keluli tahan karat
16	Nat skru boleh laras	2	Keluli tahan karat
17	Pengatur jarak skru boleh laras	2	Keluli tahan karat		Pilihan
18	Cincin O skru boleh laras	2	NBR		Getah VITON/silikon
19	Gasket dalam	1	Plastik kejuruteraan
20	Cam	1	Keluli aloi
21	Galas aci atas	1	Plastik kejuruteraan
22	Cincin O aci atas	1	NBR		Getah VITON/silikon
23	Pinion	1	Keluli aloi	Penyaduran nikel / penyaduran krom	Keluli tahan karat
24	Galas aci bawah	1	Plastik kejuruteraan
25	Cincin O aci bawah	1	NBR		Getah VITON/silikon

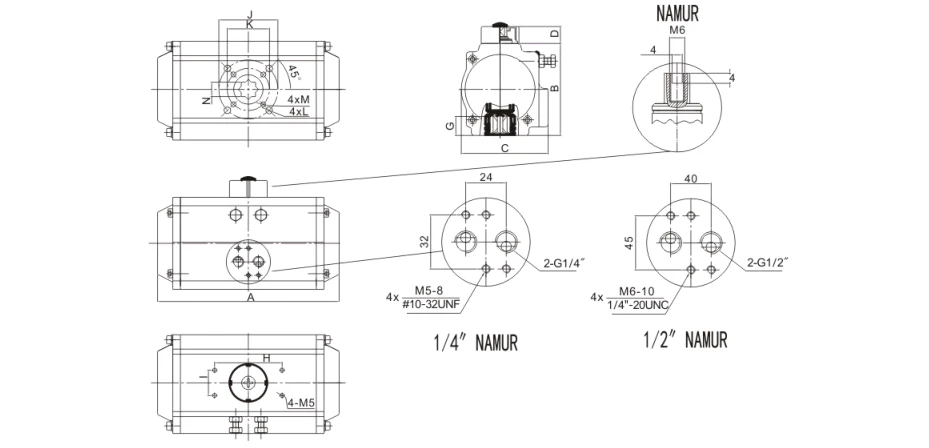

Rajah Dimensi:

product-929-448

Spesifikasi Produk:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Antara muka sumber udara-
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Kelebihan

1) Semua alat ganti penting akan dirawat dengan anodisasi keras untuk meningkatkan kekuatan mereka ke tahap yang hebat untuk memastikan prestasi dan hayat tugas yang baik.

2) Semua proses adalah satu-dibentuk oleh CNC untuk memastikan ketepatan proses dan hayat tugas.

Permohonan

Penggerak berputar pneumatik boleh digunakan untuk pelbagai medan magnet yang mudah terbakar, menghakis, berdebu, kuat, sinaran, getaran, dan kakisan persekitaran dalaman atau luaran dan digunakan secara meluas dalam kuasa elektrik, petrokimia, metalurgi, minyak, gas asli, bandar, bangunan, dan bidang lain. Industri kimia, penapisan minyak, perlombongan, loji kuasa, metalurgi, pembinaan, perubatan, makanan, gas asli, penyelidikan saintifik, dll.

Keupayaan Bekalan

Keupayaan Bekalan: 10000 unit sebulan, Pneumatic Rotary Actuator

Pembungkusan & Penghantaran

Butiran pembungkusan:

1) Karton berasingan dengan pembungkusan buih di dalamnya

2) Kes papan lapis untuk penghantaran laut

3) Pallet papan lapis untuk penghantaran udara

Pelabuhan berlepas: Shanghai, China

Masa Utama:

Kuantiti (Unit)	1-50	51-1000	1001-10000	＞10001
Anggaran Masa (hari)	Barang dalam stok	7	20	Untuk dirundingkan

Perkhidmatan Kami

1) Talian hotline 7x24 jam

2) Kawalan kualiti yang ketat

3) Kualiti yang baik pada harga yang berpatutan

4) Cemerlang Selepas-perkhidmatan

5) Sokongan teknikal dalam talian

6) Masa penghantaran yang cepat

Tentang Kami:

Wuxi Xinming Auto-control Valves Co., Ltd. mengkhusus dalam pembuatan penggerak pneumatik siri XM yang diperakui ISO9001 dan injap kawalan automatik, mematuhi piawaian ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Dengan keupayaan R&D termaju dan kemudahan pengeluaran, produk kami memberi perkhidmatan kepada pelbagai industri, termasuk minyak & gas, kimia dan loji janakuasa, mewujudkan komitmen kami untuk "Teknologi Diutamakan, Kecemerlangan Kualiti" melalui penyelesaian inovatif dan prestasi yang boleh dipercayai.

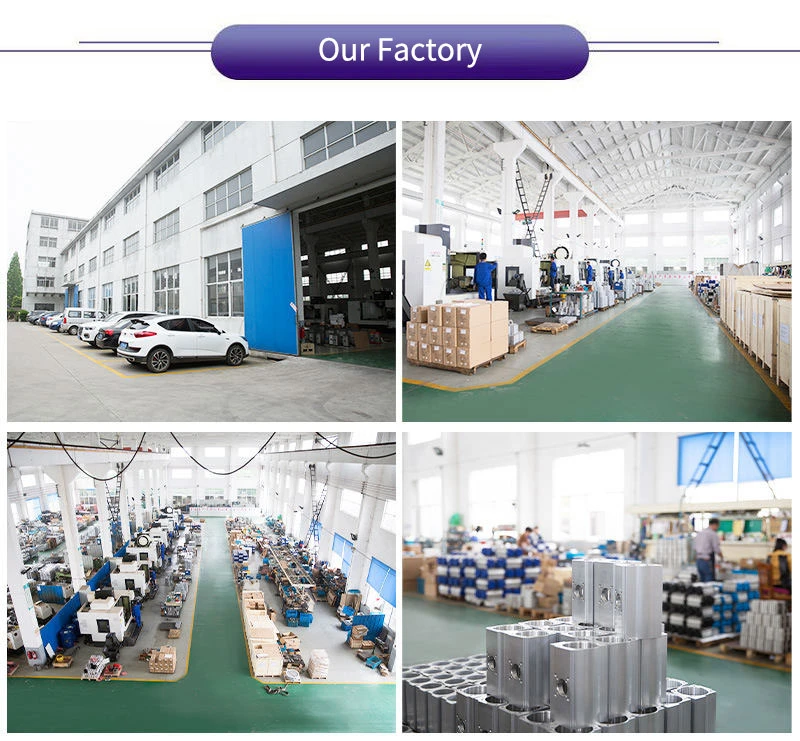

Our Factory
