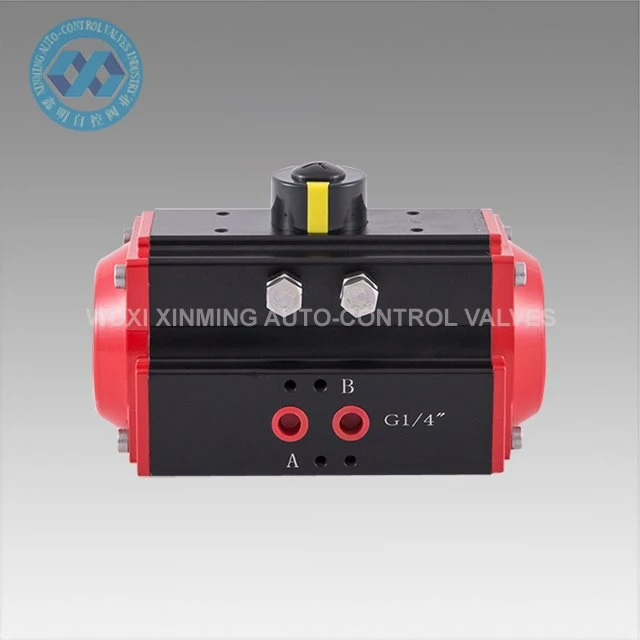

Pengenalan Produk
Pneumatic Rack and Pinion Actuator, juga dikenali sebagai silinder putaran terhad, adalah pengaktif putar yang digunakan untuk berputar, membuka, menutup, mencampurkan, berayun, kedudukan, stereng dan lebih banyak fungsi mekanikal yang melibatkan putaran terhad. Pneumatic Rack dan Pinion Actuator digunakan untuk mengawal injap rama-rama, injap bola, dan jentera dengan pergerakan putar secara automatik. Ketepatan mati pemutus aluminium aloi dua rak piston dengan rawatan pengoksidaan keras meningkatkan ketepatan sudut putar dan kehidupan tugas. Badan pengaktif dengan pengoksidaan keras boleh mengelakkan calar dengan berkesan.
Butiran Pantas
Nama Produk: Rak Pneumatik dan Pengaktif Pinion
Jenama: XM, dan OEM juga diterima
Saiz pengaktif: 32mm-400mm
Sudut putar: 0°~90°(±5°)
Julat Suhu Kerja: -20°C~ +80°C(standard)
-40°C~+80°C (suhu rendah)
-15°C~150°C (suhu tinggi)
Tekanan bekalan udara: 0.2~0.8MPa, 10Mpa max
Sambungan teratas: VDI/VDE3845 NAMUR
Sambungan bawah: ISO 5211 dan DIN3337
Bahan: Aloi aluminium
Struktur: rak dan pinion, dua rak piston
Rawatan permukaan badan pengaktif: hitam berasar
Warna Cap Akhir: kelabu hitam, hitam, biru gelap, biru langit, merah, oren, hijau, dan lain-lain.
Pensijilan: CE, ATEX, SIL3, ISO9001:2016
Parameter Teknikal
XM PNEUMATIC RAK DAN PINION PENGGERAK OUTPUT TORK JADUAL
Model | Tekanan udara input (unit:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Tork output tekanan udara (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Alat Ganti Dan Bahan
Gambar Rajah Dimensi

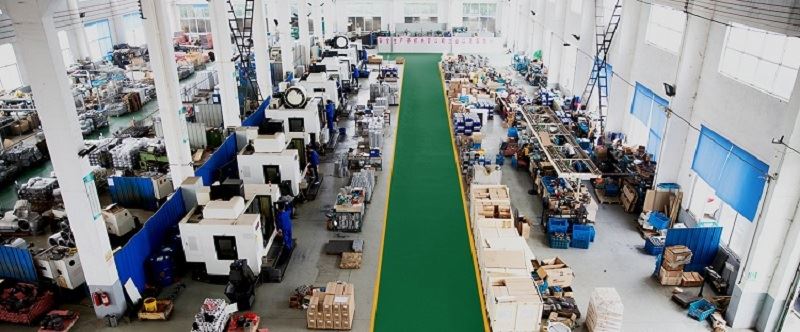

Keupayaan bekalan
Keupayaan bekalan: 10000 unit sebulan Pengaktif Putar Pneumatik
Pembungkusan & Penghantaran
Butiran pembungkusan: 1). kadbod berasingan dengan pembungkusan buih di dalamnya
2). Kes kayu lapis untuk penghantaran lautan
3). Palet Plywood untuk penghantaran udara
Pelabuhan berlepas: Shanghai, China
Masa Petunjuk:
Kuantiti (Unit) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Masa (hari) | Barangan dalam stok | 7 | 20 | Untuk dirundingkan |
Kelebihan
1) Semua alat ganti penting akan dirawat dengan keras anodization untuk meningkatkan kekuatan ke tahap yang besar untuk memastikan prestasi yang baik dan kehidupan bertugas.
2) Semua proses adalah satu kali membentuk CNC untuk memastikan ketepatan proses dan hayat tugas.
SOALAN LAZIM
S 1: Kapasiti terma pembayaran?
A 1: T / T, L / C, Western Union.
S 2: Istilah perdagangan?
A 2: Selaras dengan Incoterms 2010, biasanya dengan EXW, FOB shanghai, CFR, CIF dan DDU.
S 3: Kesahihan sebutharga?
A 3: Dalam masa 30 hari.
S 4: Mod penghantaran?
A 4: Melalui laut, melalui udara, melalui ekspres, atau dengan kereta api.
S 5: Waranti?
A 5: Jaminan kualiti setahun secara percuma, dan perkhidmatan berbayar sepanjang hayat.
S 6: Pemasangan dan latihan?
A 6: panduan video biasa untuk pemasangan. Jika perlu, perkhidmatan kejuruteraan luar negara berbayar disediakan.
