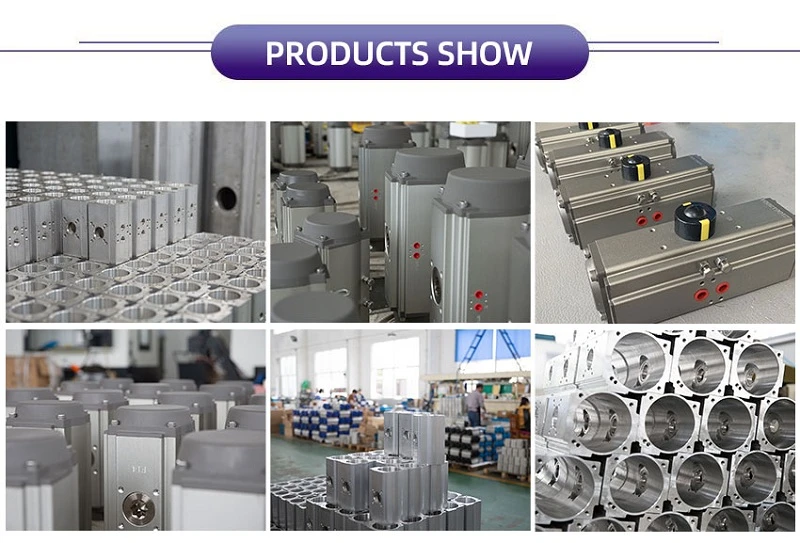

Gambaran Keseluruhan Produk
Rak Bertindak Berganda dan Penggerak Pneumatik Pinion direka untuk mengautomasikan suku-injap bola pusing dan injap rama-rama dalam sistem saluran paip industri. Ia menyediakan kawalan pneumatik yang boleh dipercayai untuk operasi injap 0 darjah –90 darjah dan serasi dengan antara muka pemasangan standard seperti ISO 5211 dan NAMUR VDI/VDE 3845.
Ia digunakan secara meluas dalam sistem automasi industri di mana penggerak injap yang stabil dan piawai diperlukan.
Parameter Teknikal
| Nama Produk | Penggerak Putar Pneumatik |
| Nama jenama | XM, dan OEM juga diterima |
| Saiz penggerak | 32mm-400mm |
| Sudut putar | 0 darjah ~ 90 darjah |
| Julat Suhu Bekerja |
-20 darjah ~ +80 darjah (standard) -40 darjah ~+80 darjah (suhu rendah) -15 darjah ~150 darjah (suhu tinggi) |
| Tekanan bekalan udara | 0.2~0.8MPa, 10Mpa maks |
| Sambungan atas | VDI/VDE3845 NAMUR |
| Sambungan bawah | ISO 5211 dan DIN 3337 |
| bahan | Aloi aluminium |
| Struktur | rak dan pinion, omboh dwi rak |
| Rawatan permukaan badan penggerak | keras anodized |
| Warna Tudung Akhir | hitam kelabu, hitam, biru tua, biru langit, merah, oren, hijau, dll. |
| Pensijilan | CE, ATEX, SIL3, ISO9001:2016 |
XM DOUBLE ACTING PNEUMATIC ROTARY ACTUATOR OUTPUT TORQUE MEJA
|
Model |
Tekanan udara masukan (unit: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Tork keluaran tekanan udara (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Ciri-ciri
- Reka bentuk rak dan pinion bertindak ganda memastikan kawalan buka dan tutup dipacu udara-stabil.
- 0 darjah –90 darjah suku-output pusingan untuk injap bebola dan injap rama-rama.
- Struktur omboh rak dwi meningkatkan keseimbangan tork dan mengurangkan tekanan mekanikal.
- Badan aluminium anod yang keras memberikan rintangan kakisan dalam persekitaran perindustrian.
- Pemasangan NAMUR VDI/VDE 3845 dan ISO 5211 untuk pemasangan terus tanpa penyesuai.
- Pilihan julat suhu yang luas untuk keadaan kerja standard dan keras.
- Penyesuaian OEM tersedia untuk tork, saiz dan keperluan warna.
- CE, ATEX, SIL3, ISO9001 diperakui untuk kegunaan automasi industri.
Permohonan
- Automasi injap bebola dalam saluran paip minyak dan gas
- Kawalan injap rama-rama di loji rawatan air
- Sistem peraturan aliran pemprosesan kimia
- Sistem kawalan wap dan bendalir loji kuasa
- Barisan pengeluaran makanan, minuman dan farmaseutikal
- Automasi proses industri am
Keupayaan Bekalan
Keupayaan Bekalan: 10000 unit sebulan Pneumatic Rotary Actuator
Pembungkusan & Penghantaran
Butiran pembungkusan:
1). kadbod berasingan dengan pembungkusan buih di dalamnya
2). kes papan lapis untuk penghantaran laut
3). Pallet papan lapis untuk penghantaran udara
Pelabuhan berlepas: Shanghai, Ningbo, dll. China
Masa Utama:
|
Kuantiti(Unit) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Anggaran Masa(hari) |
Barang dalam stok |
7 |
20 |
Untuk dirundingkan |
