Strok pelocok dalam injap solenoid 24V adalah parameter kritikal yang mempengaruhi prestasi dan fungsi injap. Sebagai pembekal injap solenoid 24V yang dipercayai, saya berpengalaman dalam selok -belok komponen ini dan kesannya terhadap operasi keseluruhan injap.
Memahami asas injap solenoid 24V
Injap solenoid 24V adalah peranti elektromekanik yang mengawal aliran cecair atau gas. Ia terdiri daripada gegelung, pelocok, dan badan injap. Apabila arus elektrik 24 volt digunakan pada gegelung, ia menghasilkan medan magnet. Medan magnet ini menarik plunger, yang kemudiannya bergerak sama ada membuka atau menutup injap, membolehkan atau menyekat aliran medium.
Apakah strok plunger?
Strok pelocok merujuk kepada jarak yang pelocok bergerak dalam injap solenoid apabila gegelung bertenaga. Ia diukur dari kedudukan tertutup sepenuhnya ke kedudukan terbuka sepenuhnya. Panjang strok adalah ciri yang direka bentuk dengan teliti, ditentukan oleh keperluan reka bentuk injap dan aplikasi khusus yang dimaksudkan untuk.
Faktor yang mempengaruhi strok pelocok
Reka bentuk gegelung
Reka bentuk gegelung solenoid memainkan peranan penting dalam menentukan strok plunger. Gegelung yang direka bentuk dengan baik dapat menghasilkan medan magnet yang kuat dan seragam. Bilangan giliran dalam gegelung, tolok dawai, dan jenis bahan teras semua mempengaruhi daya magnet yang dihasilkan. Medan magnet yang lebih kuat boleh memacu pelocok ke arah jarak yang lebih jauh, mengakibatkan strok yang lebih panjang. Sebagai contoh, gegelung dengan jumlah giliran yang lebih tinggi dan teras ferromagnet yang berkualiti tinggi dapat menghasilkan medan magnet yang lebih kuat, membolehkan strok plunger yang lebih panjang.
Kekuatan musim bunga
Kebanyakan injap solenoid dilengkapi dengan musim bunga kembali. Musim semi bertanggungjawab untuk mengembalikan plunger ke kedudukan asalnya apabila gegelung itu bertenaga. Kekakuan musim bunga, yang dikenali sebagai pemalar musim bunga, mempengaruhi strok pelocok. Spring yang lebih berat memerlukan lebih banyak daya dari medan magnet untuk memampatkannya dan menggerakkan pelocok. Oleh itu, jika musim bunga terlalu sengit, ia mungkin mengehadkan strok pelocok. Sebaliknya, musim bunga yang sangat lemah boleh menyebabkan injap membuka atau menutup terlalu mudah, yang membawa kepada prestasi yang tidak konsisten.
Reka bentuk badan injap
Reka bentuk dalaman badan injap juga memberi kesan kepada strok plunger. Saiz dan bentuk ruang di mana pelocok bergerak, serta saluran aliran, boleh menjejaskan pergerakan pelocok. Badan injap dengan reka bentuk ruang yang dioptimumkan dengan baik membolehkan pergerakan lancar dan tidak terbatas dari pelocok, memaksimumkan strok yang ada. Di samping itu, mekanisme pengedap dalam badan injap boleh mempengaruhi strok. Sekiranya meterai terlalu ketat atau tidak disengajakan, mereka boleh membuat rintangan tambahan, mengurangkan strok pelocok yang berkesan.
Kepentingan strok pelocok
Kawalan aliran
Strok pelocok secara langsung mempengaruhi kadar aliran medium melalui injap. Strok yang lebih panjang biasanya membolehkan pembukaan yang lebih besar dalam injap, mengakibatkan kadar aliran yang lebih tinggi. Dalam aplikasi di mana kawalan aliran yang tepat diperlukan, seperti dalam automasi perindustrian atau peralatan perubatan, strok plunger yang betul adalah penting. Sebagai contoh, dalam sistem dos kimia, strok pelocok mesti ditentukur dengan tepat untuk memastikan jumlah bahan kimia yang betul dibebaskan.
Masa tindak balas
Strok plunger juga mempengaruhi masa tindak balas injap solenoid. Strok yang lebih pendek biasanya bermakna bahawa pelocok boleh bergerak lebih cepat di antara kedudukan terbuka dan tertutup, mengakibatkan masa tindak balas yang lebih cepat. Dalam aplikasi di mana Rapid On -Off berbasikal diperlukan, seperti dalam sistem kawalan pneumatik, strok yang lebih pendek dapat meningkatkan prestasi sistem keseluruhan.
Pelbagai jenis injap solenoid 24V dan strok pelocok mereka
Langsung - injap solenoid bertindak
Di dalam injap solenoid langsung, pelocok secara langsung mengawal aliran medium. Injap ini biasanya mempunyai strok pelocok yang agak pendek kerana daya magnet yang dihasilkan oleh gegelung perlu mengatasi tekanan medium secara langsung. Strok pendek membolehkan operasi cepat dan boleh dipercayai, menjadikannya sesuai untuk aplikasi dengan kadar dan tekanan aliran rendah dan sederhana.
Juruterbang - injap solenoid yang dikendalikan
Pilot - Injap solenoid yang dikendalikan menggunakan injap perintis kecil untuk mengawal aliran injap utama. Pelocok dalam injap yang dikendalikan oleh juruterbang biasanya mempunyai strok yang lebih panjang berbanding dengan injap langsung. Ini kerana injap perintis mewujudkan perbezaan tekanan yang membantu menggerakkan pelocok injap utama. Pilot - Injap yang dikendalikan sesuai untuk aplikasi dengan kadar aliran dan tekanan yang tinggi.
Aplikasi berdasarkan strok plunger
Automasi Perindustrian
Dalam automasi perindustrian, injap solenoid 24V digunakan secara meluas untuk mengawal aliran udara, air, dan cecair lain. Injap dengan strok plunger yang berbeza dipilih berdasarkan keperluan khusus proses automasi. Sebagai contoh, dalam sistem penghantar yang menggunakan penggerak pneumatik, injap solenoid dengan strok pendek dan masa tindak balas yang cepat boleh digunakan untuk mengawal pergerakan penggerak dengan cepat.
Rawatan air
Dalam loji rawatan air, injap solenoid 24V digunakan untuk mengawal aliran air, bahan kimia, dan cecair lain. Injap dengan strok plunger yang lebih panjang mungkin lebih disukai dalam aplikasi di mana kadar aliran besar diperlukan, seperti dalam pengedaran air yang dirawat.
Produk berkaitan dalam portfolio kami

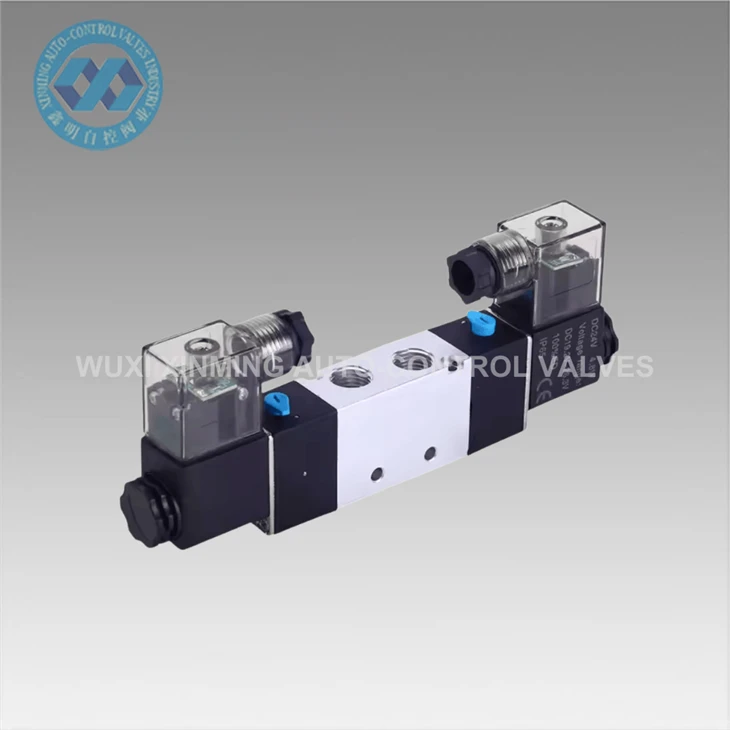

Sebagai pembekal injap solenoid 24V, kami juga menawarkan pelbagai produk yang berkaitan. Bagi mereka yang mungkin memerlukan pilihan voltan yang berbeza, kami adaInjap solenoid 220V. KamiInjap Solenoid Kawalan Udara Pneumatik Hidupdireka untuk jangka panjang, operasi yang boleh dipercayai dalam sistem pneumatik. Di samping itu,Tinggi - Prestasi Dua - Kedudukan Lima - Jalan Injap Solenoid Pneumatik Dengan Gegelung ElektrikMenyediakan prestasi yang sangat baik untuk aplikasi kawalan pneumatik yang kompleks.
Hubungi Pembelian dan Perundingan
Sekiranya anda memerlukan injap solenoid 24V atau mempunyai sebarang pertanyaan mengenai strok plunger atau aspek teknikal yang lain, kami berada di sini untuk membantu anda. Pasukan pakar kami boleh memberikan nasihat mendalam dan membantu anda memilih injap yang paling sesuai untuk aplikasi khusus anda. Jangan teragak -agak untuk menghubungi kami untuk perbincangan lanjut dan peluang perolehan.
Rujukan
- "Buku Panduan Injap Solenoid" oleh Peter A. Schweitzer
- "Peranti Elektromekanik dan Aplikasi mereka" oleh John M. O'Rourke
