Sebagai pembekal injap rama -rama WCB, saya sering menghadapi pertanyaan mengenai pekali aliran injap ini. Koefisien aliran, biasanya dilambangkan sebagai CV, adalah parameter penting dalam bidang kawalan bendalir. Ia berfungsi sebagai ukuran keupayaan injap untuk lulus cecair di bawah keadaan tertentu. Memahami pekali aliran injap rama -rama WCB adalah penting untuk jurutera, pereka sistem, dan pengguna akhir, kerana ia secara langsung memberi kesan kepada prestasi dan kecekapan sistem bendalir.
Apakah pekali aliran (CV)?
Koefisien aliran CV ditakrifkan sebagai bilangan gelen AS seminit (gpm) air pada 60 ° F yang akan mengalir melalui injap dengan penurunan tekanan 1 psi merentasi injap. Dalam erti kata lain, ia mengukur keupayaan injap untuk membolehkan cecair melewati. Nilai CV yang lebih tinggi menunjukkan bahawa injap boleh lulus jumlah cecair yang lebih besar untuk penurunan tekanan yang diberikan.
Untuk injap rama -rama WCB, pekali aliran dipengaruhi oleh beberapa faktor. Pertama, saiz injap memainkan peranan penting. Injap yang lebih besar - bersaiz umumnya mempunyai nilai CV yang lebih tinggi kerana ia menawarkan kawasan aliran yang lebih besar. Apabila diameter injap meningkat, kawasan silang - bahagian di mana bendalir boleh mengalir juga meningkat, membolehkan lebih banyak cecair melewati setiap unit.
Kedua, kedudukan cakera injap mempengaruhi pekali aliran. Injap rama -rama WCB beroperasi dengan berputar cakera dalam badan injap. Apabila cakera dibuka sepenuhnya, injap menawarkan rintangan paling sedikit untuk mengalir, dan nilai CV maksimumnya. Oleh kerana cakera ditutup secara beransur -ansur, kawasan aliran dikurangkan, dan nilai CV berkurangan dengan sewajarnya.
Reka bentuk badan injap dan cakera juga memberi kesan kepada pekali aliran. Injap rama -rama WCB yang direka bentuk dengan bentuk yang diselaraskan dapat meminimumkan sekatan aliran dan pergolakan, mengakibatkan nilai CV yang lebih tinggi. Di samping itu, bahan komponen injap boleh mempunyai kesan tidak langsung pada pekali aliran. Sebagai contoh, injap dengan permukaan dalaman yang lancar akan mempunyai rintangan geseran yang kurang untuk aliran, yang boleh menyumbang kepada nilai CV yang lebih tinggi.
Mengira pekali aliran injap rama -rama WCB
Mengira pekali aliran tepat injap rama -rama WCB boleh menjadi proses yang kompleks. Ia biasanya melibatkan ujian makmal di bawah keadaan terkawal. Pengilang biasanya menjalankan ujian pada injap mereka untuk menentukan nilai CV untuk saiz injap yang berbeza dan kedudukan cakera. Nilai -nilai ini kemudiannya disediakan dalam dokumentasi teknikal injap.
Dalam sesetengah kes, formula empirikal boleh digunakan untuk menganggarkan pekali aliran. Satu formula biasa untuk menganggarkan CV injap rama -rama adalah berdasarkan saiz injap dan penurunan tekanan merentasi injap. Walau bagaimanapun, formula ini adalah penghampiran dan mungkin tidak tepat seperti keputusan ujian sebenar.
Hubungan umum antara kadar aliran (q), penurunan tekanan (ΔP), dan pekali aliran (CV) diberikan oleh persamaan berikut:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Di mana q ialah kadar aliran dalam GPM, ΔP adalah penurunan tekanan merentasi injap dalam PSI, dan SG adalah graviti spesifik cecair. Untuk air pada 60 ° F, SG = 1.
Kepentingan pekali aliran dalam reka bentuk sistem
Apabila merancang sistem bendalir yang menggabungkan injap rama -rama WCB, pekali aliran adalah pertimbangan utama. Ia membantu jurutera menentukan saiz injap yang sesuai untuk aplikasi tertentu. Jika nilai CV injap yang dipilih terlalu rendah, injap mungkin tidak dapat mengendalikan kadar aliran yang diperlukan, yang membawa kepada penurunan tekanan yang berlebihan dan kecekapan sistem yang dikurangkan. Sebaliknya, jika nilai CV terlalu tinggi, injap mungkin besar, yang boleh mengakibatkan kos yang lebih tinggi dan isu -isu operasi yang berpotensi.
Sebagai contoh, dalam sistem pengedaran air, pengetahuan yang tepat mengenai pekali aliran adalah penting untuk memastikan jumlah air yang betul dihantar ke bahagian yang berlainan sistem. Dalam loji pemprosesan kimia, pekali aliran injap rama -rama WCB adalah penting untuk mengawal aliran pelbagai bahan kimia, mengekalkan keadaan tindak balas yang betul, dan memastikan keselamatan proses.
Aplikasi dan peranan pekali aliran
Injap rama -rama WCB digunakan secara meluas dalam pelbagai industri, termasuk rawatan air, minyak dan gas, pemprosesan kimia, dan sistem HVAC. Dalam setiap aplikasi ini, pekali aliran memainkan peranan penting.
Dalam loji rawatan air, injap rama -rama WCB digunakan untuk mengawal aliran air semasa proses rawatan yang berbeza. Koefisien aliran membantu mengawal kadar aliran untuk memastikan air dirawat dengan berkesan. Sebagai contoh, semasa proses penapisan, nilai CV injap diselaraskan untuk mengekalkan kadar aliran yang konsisten melalui penapis, mencegah penapisan atau bawah.
Dalam industri minyak dan gas, injap ini digunakan dalam saluran paip untuk mengawal aliran minyak mentah, gas asli, dan produk halus. Koefisien aliran adalah penting untuk mengoptimumkan aliran cecair ini, meminimumkan kerugian tekanan, dan memastikan operasi sistem saluran paip yang selamat dan cekap.
Dalam tumbuhan pemprosesan kimia, injap rama -rama WCB digunakan untuk mengendalikan pelbagai bahan kimia. Koefisien aliran digunakan untuk mengawal jumlah bahan kimia yang tepat yang ditambah kepada reaksi, memastikan kualiti dan konsistensi produk akhir.
Produk berkaitan dan kepentingan mereka

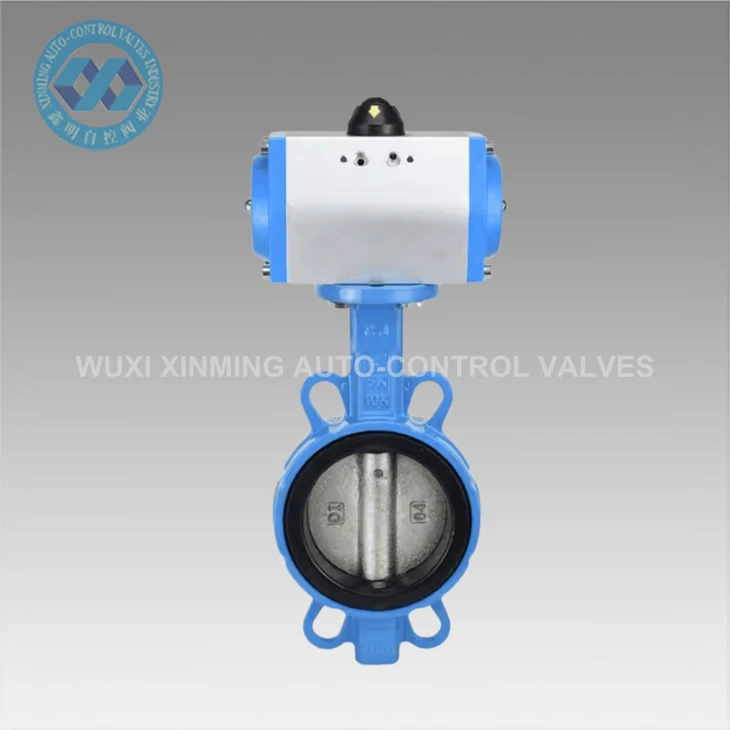

Sebagai pembekal, kami juga menawarkan pelbagai produk berkaitan sepertiKeluli tahan karat SS304 316L injap rama -rama rama -rama pneumatik. Injap ini diperbuat daripada keluli tahan karat yang berkualiti tinggi, yang memberikan rintangan kakisan yang sangat baik. Pengaktifan pneumatik membolehkan kawalan tepat kedudukan cakera injap, yang seterusnya mempengaruhi pekali aliran. Dengan menyesuaikan tekanan pneumatik, injap boleh dibuka atau ditutup untuk mencapai kadar aliran yang dikehendaki.
TheInjap rama -rama pneumatik: komponen utama untuk prestasi sistem pneumatik yang optimumadalah satu lagi produk penting dalam portfolio kami. Injap rama -rama pneumatik dikenali untuk masa tindak balas pantas dan operasi yang boleh dipercayai. Dalam sistem pneumatik, pekali aliran injap ini adalah penting untuk mengekalkan keseimbangan udara atau gas lain yang betul, memastikan operasi yang cekap keseluruhan sistem.

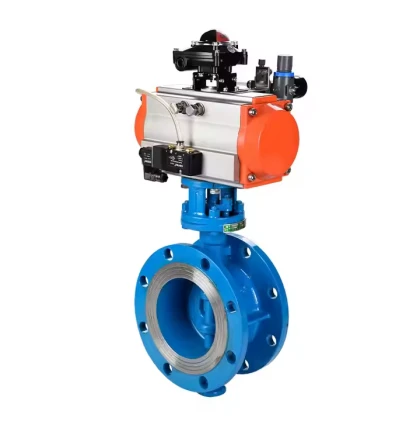

KamiInjap rama -rama sanitari pneumatik dengan kadar kebocoran yang rendahdireka khusus untuk aplikasi di mana kebersihan adalah sangat penting, seperti dalam industri makanan dan minuman dan pembuatan farmaseutikal. Kadar kebocoran yang rendah memastikan bahawa tiada pencemaran cecair yang dikendalikan. Koefisien aliran injap ini ditentukur dengan teliti untuk memenuhi keperluan aliran khusus industri -industri ini sambil mengekalkan tahap kebersihan yang tinggi.
Kesimpulan
Kesimpulannya, pekali aliran injap rama -rama WCB adalah parameter asas yang memberi kesan yang ketara kepada prestasi sistem bendalir. Ia dipengaruhi oleh faktor -faktor seperti saiz injap, kedudukan cakera, dan reka bentuk injap. Memahami pekali aliran adalah penting untuk pemilihan injap yang betul dan reka bentuk sistem.
Sebagai pembekal injap rama -rama WCB dan produk yang berkaitan, kami komited untuk menyediakan injap berkualiti tinggi dengan data pekali aliran yang tepat. Produk kami direka untuk memenuhi pelbagai keperluan industri yang berbeza, memastikan prestasi dan kecekapan yang optimum.
Jika anda memerlukan injap rama -rama WCB atau mana -mana produk berkaitan kami, kami menggalakkan anda menghubungi kami untuk perolehan dan perbincangan teknikal selanjutnya. Kami mempunyai pasukan pakar yang boleh membantu anda dalam memilih injap yang tepat untuk aplikasi khusus anda, dengan mengambil kira pekali aliran dan faktor penting lain.
Rujukan
- Kertas Teknikal Crane No. 410, "Aliran Cecair Melalui Injap, Kelengkapan, dan Pipa".
- Piawaian dan garis panduan Persatuan Pengilang Injap (VMA).
- Buku Panduan Jurutera Kimia Perry, bahagian yang berkaitan dengan aliran bendalir dan teknologi injap.
