Ketika datang ke sistem kawalan bendalir, injap rama -rama adalah pilihan yang popular kerana kesederhanaan, kos - keberkesanan, dan operasi yang efisien. Dua jenis injap rama -rama yang biasa adalah jenis lug dan jenis wafer. Sebagai pembekal injap rama -rama, saya mempunyai pengalaman yang luas dengan kedua -dua jenis dan memahami perbezaan, kelebihan, dan aplikasi mereka. Dalam blog ini, saya akan menyelidiki perbezaan utama antara injap rama -rama jenis lug dan wafer - wafer untuk membantu anda membuat keputusan yang tepat untuk keperluan khusus anda.
Reka bentuk struktur
Perbezaan yang paling jelas antara injap jenis lug dan wafer - jenis rama -rama terletak pada reka bentuk struktur mereka. Wafer - jenis injap rama -rama direka untuk dipasang di antara dua bebibir. Ia mempunyai struktur yang agak mudah, dengan badan yang nipis yang sesuai dengan bebibir saluran paip. Injap diadakan di tempat oleh bolt yang melewati bebibir di kedua -dua belah pihak, yang memampatkan badan injap di antara mereka. Reka bentuk ini menjadikan wafer - jenis injap padat dan ringan, sesuai untuk aplikasi di mana ruang terhad.
Sebaliknya, injap rama -rama jenis lug - ciri -ciri lugs berulir di sekitar lilitannya. Lug ini mempunyai lubang di mana bolt boleh dimasukkan. Tidak seperti injap wafer - injap, injap jenis lug boleh dipasang dalam saluran paip tanpa memerlukan bebibir bersebelahan untuk digerakkan bersama -sama. Setiap hujung injap boleh dilekatkan secara bebas ke flange, yang membolehkan pengasingan mudah bahagian saluran paip. Ini amat berguna dalam sistem di mana penyelenggaraan atau penggantian komponen diperlukan, kerana satu sisi saluran paip boleh dimatikan sementara yang lain tetap beroperasi.
Pemasangan dan penyelenggaraan
Pemasangan wafer - jenis dan lug - jenis injap rama -rama juga berbeza dengan ketara. Wafer - Injap jenis memerlukan penjajaran tepat bebibir di kedua -dua belah injap. Oleh kerana mereka bergantung pada mampatan antara bebibir untuk pengedap, sebarang misalignment boleh menyebabkan kebocoran. Pemasangan biasanya melibatkan memasukkan injap antara bebibir dan mengetatkan bolt sama rata untuk memastikan meterai yang betul. Walau bagaimanapun, proses ini boleh mencabar, terutamanya dalam saluran paip diameter yang besar di mana mencapai penjajaran yang sempurna adalah sukar.
Sebaliknya, injap jenis lug, menawarkan lebih banyak fleksibiliti semasa pemasangan. Lugs berulir membolehkan sambungan bebas ke setiap bebibir, mengurangkan keperluan untuk penjajaran yang tepat antara kedua -dua bebibir. Ini menjadikan pemasangan lebih cepat dan lebih mudah, terutamanya dalam projek atau sistem retrofit di mana bebibir saluran paip tidak sesuai. Selain itu, apabila ia datang kepada penyelenggaraan, lug - jenis injap bersinar. Sekiranya seksyen saluran paip perlu diservis, bolt di satu sisi injap jenis lug boleh dikeluarkan, mengasingkan bahagian itu tanpa menjejaskan seluruh sistem. Ini tidak mungkin dengan injap jenis wafer, yang memerlukan saluran paip keseluruhan ditutup untuk penyelenggaraan.
Prestasi pengedap
Kedua -dua lug - jenis dan wafer - jenis injap rama -rama direka untuk menyediakan pengedap yang berkesan. Walau bagaimanapun, mekanisme pengedap dan prestasi mereka boleh berbeza -beza bergantung kepada aplikasi. Wafer - injap jenis bergantung pada mampatan antara bebibir untuk membuat meterai. Kerusi elastomerik injap dimampatkan terhadap cakera, menghalang kebocoran cecair. Dalam aplikasi dengan tekanan rendah dan sederhana dan suhu, injap jenis wafer boleh memberikan pengedap yang boleh dipercayai. Walau bagaimanapun, dalam persekitaran suhu tinggi atau tinggi - suhu, meterai mampatan boleh dikompromikan, yang membawa kepada kebocoran.
Lug - injap jenis, sebaliknya, sering mempunyai mekanisme pengedap yang lebih mantap. Sambungan bebas ke setiap bebibir membolehkan kawalan yang lebih baik ke atas pemampatan kerusi injap. Di samping itu, banyak injap jenis lug direka dengan cakera dua kali ganda atau tiga kali ganda, yang memberikan meterai yang lebih ketat dengan mengurangkan geseran antara cakera dan tempat duduk semasa operasi. Ini menjadikan injap jenis lug lebih sesuai untuk aplikasi suhu tinggi dan tinggi, serta aplikasi di mana kebocoran sifar diperlukan.
Aplikasi
Pilihan antara injap jenis lug dan wafer - jenis rama -rama sering bergantung pada aplikasi tertentu. Wafer - Injap jenis biasanya digunakan dalam aplikasi di mana kos dan ruang adalah pertimbangan utama. Ia digunakan secara meluas dalam loji rawatan air, sistem HVAC, dan saluran paip perindustrian umum untuk kawalan cecair tekanan rendah hingga sederhana. Reka bentuk padat mereka dan kos yang agak rendah menjadikan mereka pilihan yang menarik untuk projek skala besar di mana pelbagai injap diperlukan.
Injap jenis lug, sebaliknya, lebih disukai dalam aplikasi di mana pengasingan dan penyelenggaraan adalah kritikal. Mereka biasanya digunakan dalam loji pemprosesan kimia, saluran paip minyak dan gas, dan kemudahan penjanaan kuasa. Dalam industri ini, keupayaan untuk mengasingkan bahagian saluran paip untuk penyelenggaraan atau penutupan kecemasan adalah penting. Injap jenis Lug juga digunakan dalam aplikasi di mana saluran paip mungkin tertakluk kepada getaran atau pergerakan, kerana pemasangan bebas mereka memberikan kestabilan yang lebih baik.
Cadangan Produk

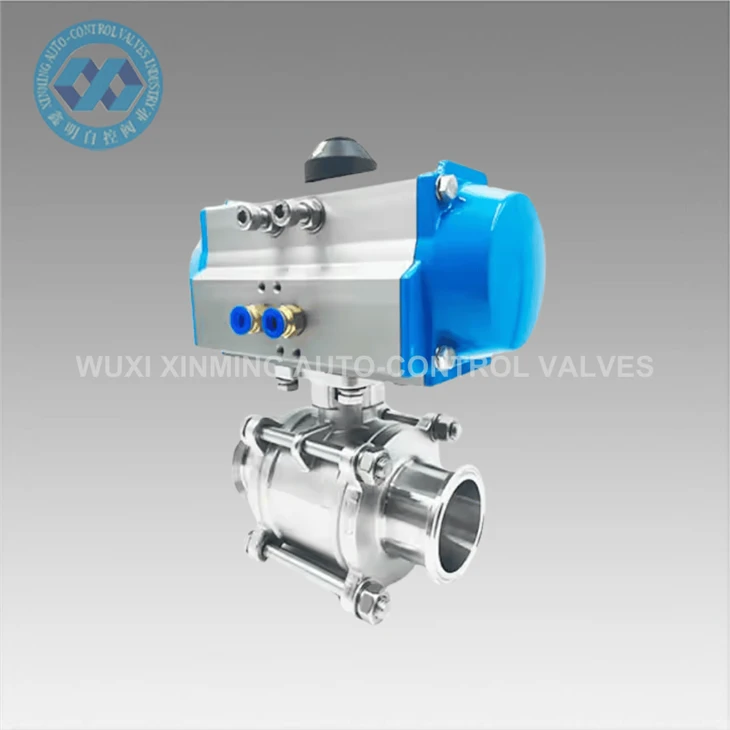

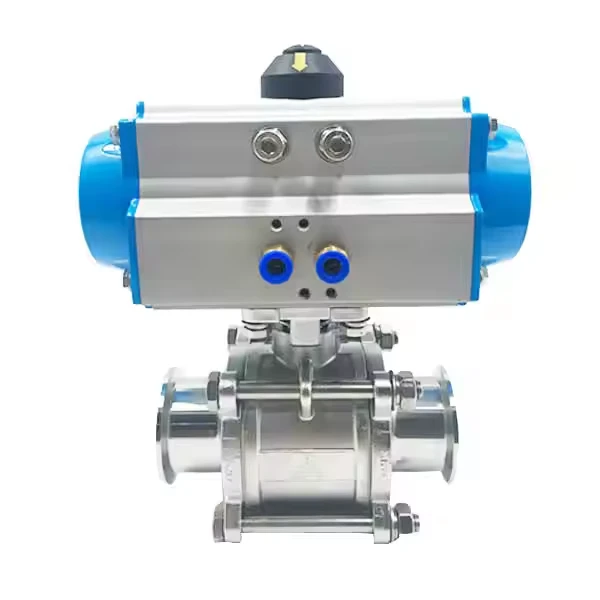

Jika anda berada di pasaran untuk injap rama -rama, saya ingin mengesyorkan beberapa produk berkaitan kami. KamiSanitari Keluli Stainless 304 Injap Bolaadalah pilihan yang baik untuk aplikasi di mana kebersihan dan rintangan kakisan adalah penting. Ia diperbuat daripada keluli tahan karat berkualiti tinggi 304, memastikan ketahanan dan prestasi jangka panjang.
Untuk aplikasi yang memerlukan kawalan automatik, kamiInjap rama -rama sanitari pneumatikadalah pilihan yang sangat baik. Ia mempunyai penggerak pneumatik yang membolehkan kawalan injap yang tepat dan boleh dipercayai, menjadikannya sesuai untuk digunakan dalam pemprosesan makanan dan minuman, pembuatan farmaseutikal, dan aplikasi sanitari lain.
Sekiranya anda memerlukan injap untuk aplikasi suhu tinggi dan tinggi, kamiInjap rama -rama flange pneumatik yang kukuh dan boleh dipercayaiadalah pilihan yang ideal. Reka bentuk ganda yang eksentrik memberikan meterai yang ketat dan mengurangkan haus pada komponen injap, memastikan prestasi jangka panjang dalam persekitaran menuntut.
Kesimpulan
Kesimpulannya, pilihan antara injap jenis lug dan wafer - jenis rama -rama bergantung kepada beberapa faktor, termasuk keperluan pemasangan, prestasi pengedap, dan aplikasi. Wafer - injap jenis sesuai untuk kos - sensitif dan ruang - aplikasi terkawal, manakala injap jenis lug lebih sesuai untuk aplikasi di mana pengasingan dan penyelenggaraan adalah kritikal. Sebagai pembekal injap rama -rama, kami mempunyai kepakaran dan pengalaman untuk membantu anda memilih injap yang tepat untuk keperluan khusus anda. Sama ada anda sedang mencari injap untuk projek skala kecil atau aplikasi perindustrian yang besar, kami dapat memberikan anda produk berkualiti tinggi dan perkhidmatan pelanggan yang cemerlang.
Jika anda berminat untuk mempelajari lebih lanjut mengenai produk kami atau memerlukan bantuan dalam memilih injap yang tepat untuk permohonan anda, jangan ragu untuk menghubungi kami untuk perolehan dan rundingan. Kami berharap dapat bekerjasama dengan anda untuk memenuhi keperluan kawalan bendalir anda.
Rujukan
- Kumpulan injap kren. "Buku Panduan Injap Butterfly."
- Penyelesaian Automasi Emerson. "Panduan Pemilihan Injap."
- Valmet. "Gambaran Keseluruhan Teknologi Butterfly."
