Memasang injap rama -rama WCB dalam saluran paip dengan aliran laju yang tinggi memerlukan perancangan yang teliti dan pelaksanaan yang tepat. Sebagai pembekal injap rama -rama WCB, saya telah menyaksikan secara langsung pentingnya pemasangan yang betul dalam memastikan prestasi jangka panjang injap dan keselamatan keseluruhan sistem saluran paip. Dalam blog ini, saya akan berkongsi langkah dan pertimbangan terperinci untuk proses pemasangan ini.
Persediaan Pemasangan Pra -
Sebelum memulakan pemasangan, adalah penting untuk menjalankan pemeriksaan komprehensif terhadap injap rama -rama WCB dan saluran paip. Pertama, periksa injap untuk sebarang kerosakan yang kelihatan semasa pengangkutan, seperti calar, penyok, atau retak pada badan injap, cakera, atau batang. Pastikan semua komponen injap, termasuk gasket, bolt, dan kacang, berada dalam keadaan baik.
Seterusnya, periksa saluran paip. Ukur diameter dalam saluran paip untuk mengesahkan bahawa ia sepadan dengan saiz injap. Paip ini harus bersih dan bebas daripada serpihan, karat, atau bahan cemar lain yang boleh menjejaskan prestasi pengedap injap. Gunakan alat pembersihan yang sesuai, seperti berus dan udara termampat, untuk membersihkan saluran paip dengan teliti.
Memilih lokasi yang betul
Memilih lokasi yang betul untuk injap rama -rama WCB dalam saluran paip aliran kelajuan tinggi adalah penting. Injap harus dipasang di bahagian lurus saluran paip, jauh dari siku, tees, atau aliran lain yang mengganggu unsur -unsur. Seksyen lurus sekurang -kurangnya 5 - 10 kali diameter paip di hulu dan 2 - 3 kali diameter paip di hilir injap disyorkan. Ini membolehkan aliran stabil sebelum dan selepas melewati injap, mengurangkan risiko peronggaan dan pakaian yang berlebihan.
Juga, pertimbangkan kebolehcapaian injap untuk penyelenggaraan dan operasi. Injap harus dipasang di lokasi di mana ia dapat dicapai dengan mudah untuk pemeriksaan, pembaikan, dan penggantian. Elakkan memasang injap di kawasan dengan ruang terhad atau di mana ia boleh disekat oleh peralatan lain.
Pemasangan injap
Sebaik sahaja lokasi ditentukan, sudah tiba masanya untuk memasang injap rama -rama WCB. Pertama, letakkan gasket di kedua -dua belah injap. Pastikan gasket berpusat dan diselaraskan dengan betul dengan injap dan bebibir saluran paip. Gasket hendaklah dibuat daripada bahan yang serasi dengan cecair dalam saluran paip dan keadaan operasi.
Kemudian, menyelaraskan injap dengan bebibir saluran paip. Gunakan alat penjajaran bebibir untuk memastikan lubang bolt dalam injap dan bebibir saluran paip diselaraskan dengan sempurna. Masukkan bolt melalui lubang dan tangan - ketatkan kacang secara merata. Jangan ketatkan sepenuhnya kacang pada tahap ini, kerana ia boleh menyebabkan misalignment.
Mengetatkan bolt
Pengetatan bolt yang betul adalah kritikal untuk kebocoran - pemasangan percuma. Gunakan sepana tork untuk mengetatkan bolt ke nilai tork yang disyorkan yang ditentukan oleh pengilang injap. Kencangkan bolt dalam corak silang - untuk memastikan pengedaran daya pengapit. Lebih - Mengetatkan bolt boleh merosakkan gasket dan bebibir injap, sementara di bawah pengetatan boleh menyebabkan kebocoran.
Selepas mengetatkan bolt ke nilai tork awal, semak semula penjajaran injap dan saluran paip. Sekiranya perlu, buat pelarasan kecil dan kemudian ketatkan bolt ke nilai tork akhir. Proses ini membantu memastikan meterai yang betul dan mencegah kebocoran yang berpotensi.
Menguji injap
Selepas pemasangan selesai, perlu menguji injap rama -rama WCB. Pertama, lakukan pemeriksaan visual untuk memeriksa sebarang tanda -tanda misalignment atau kerosakan yang jelas. Kemudian, lakukan ujian tekanan untuk mengesahkan integriti pemasangan.
Tutup injap dan secara beransur -ansur meningkatkan tekanan dalam saluran paip ke tekanan operasi. Semak sebarang kebocoran di sekitar bebibir injap, gasket, atau badan injap. Sekiranya ada kebocoran yang dikesan, segera tutup sistem, lepaskan tekanan, dan semak semula pemasangan. Buat pelarasan yang diperlukan, seperti mengetatkan bolt atau menggantikan gasket, dan kemudian ulangi ujian tekanan.
Pertimbangan Khas untuk Aliran Kelajuan Tinggi
Dalam saluran paip aliran laju yang tinggi, pertimbangan tambahan perlu diambil kira. Aliran kelajuan tinggi boleh menyebabkan peronggaan, iaitu pembentukan dan keruntuhan gelembung wap dalam bendalir. Cavitation boleh merosakkan cakera injap, tempat duduk, dan komponen lain, yang membawa kepada prestasi injap yang dikurangkan dan hayat perkhidmatan yang lebih pendek.
Untuk mengelakkan peronggaan, pertimbangkan untuk menggunakan injap dengan reka bentuk yang betul, seperti injap rama -rama prestasi yang tinggi. Injap ini direka untuk mengendalikan aliran laju yang tinggi dan mengurangkan risiko peronggaan. Di samping itu, anda boleh memasang alat kawalan aliran hulu injap untuk mengurangkan halaju aliran dan menstabilkan aliran.
Penyelenggaraan dan pemantauan
Penyelenggaraan dan pemantauan yang kerap adalah penting untuk prestasi jangka panjang injap rama -rama WCB dalam saluran paip aliran laju yang tinggi. Mewujudkan jadual penyelenggaraan untuk memeriksa injap secara berkala. Semak keadaan gasket, bolt, dan cakera injap dan tempat duduk untuk dipakai atau kerosakan. Gantikan komponen yang dipakai dengan tepat pada masanya.
Pantau parameter operasi injap, seperti tekanan, suhu, dan kadar aliran. Sebarang perubahan penting dalam parameter ini mungkin menunjukkan masalah dengan injap atau sistem saluran paip. Gunakan sistem pemantauan untuk mengumpul dan menganalisis data, dan mengambil tindakan yang sesuai berdasarkan hasilnya.
Produk berkaitan

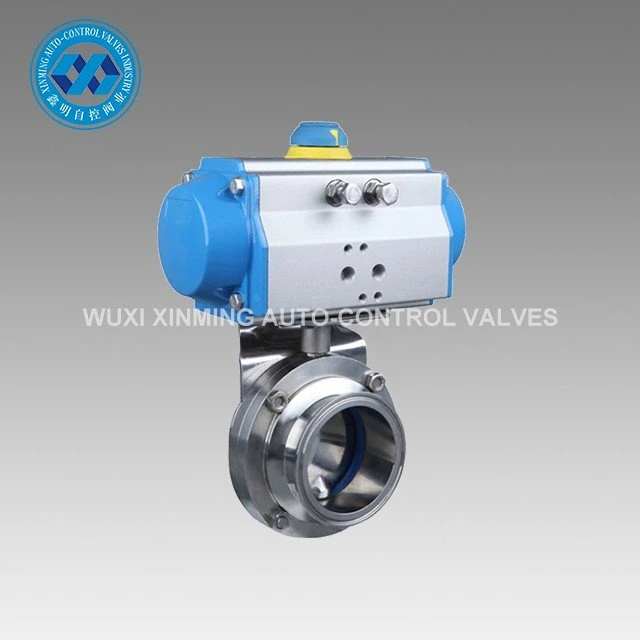

Sebagai pembekal injap kupu -kupu WCB, kami juga menawarkan pelbagai injap rama -rama berkualiti tinggi. Sebagai contoh, kamiKetibaan baru Pneumatic Stainless Steel Wafer Injap Rama -ramadireka untuk pelbagai aplikasi perindustrian, menyediakan prestasi yang boleh dipercayai dan operasi mudah. KamiInjap rama -rama sanitarisesuai untuk industri makanan, minuman, dan farmaseutikal, memenuhi standard kebersihan yang ketat. Dan kamiPneumatik Penggerak Tri - Injap Rama -rama Eksentriksesuai untuk aplikasi suhu tinggi dan tinggi.
Hubungi untuk pembelian dan rundingan
Jika anda berminat dengan injap rama -rama WCB kami atau sebarang produk lain, kami mengalu -alukan anda untuk menghubungi kami untuk pembelian dan rundingan. Pasukan profesional kami akan memberi anda maklumat produk terperinci, harga yang kompetitif, dan perkhidmatan jualan yang sangat baik. Kami komited untuk memenuhi keperluan khusus anda dan memastikan kepuasan anda.
Rujukan
- Manual pemasangan dan penyelenggaraan injap yang disediakan oleh pengeluar injap.
- Piawaian dan garis panduan industri untuk pemasangan saluran paip dan operasi injap.
- Kertas teknikal dan penyelidikan mengenai aliran kelajuan tinggi dan prestasi injap.
