Memasang injap rama-rama lug dalam saluran paip menegak adalah tugas yang memerlukan perancangan dan pelaksanaan yang teliti. Sebagai pembekal injap rama-rama lug yang dipercayai, kami mempunyai pengalaman yang luas dalam bidang ini dan berada di sini untuk membimbing anda melalui proses tersebut. Dalam catatan blog ini, kami akan membimbing anda melalui langkah-langkah memasang injap rama-rama lug dalam saluran paip menegak, daripada penyediaan hingga ujian akhir.
Langkah 1: Persediaan
Sebelum anda memulakan proses pemasangan, anda perlu mengumpulkan semua bahan dan alat yang diperlukan. Ini termasuk injap rama-rama lug itu sendiri, komponen saluran paip, gasket, bolt, nat, sepana tork, pemotong paip, fail dan sebarang alatan lain yang khusus untuk pemasangan anda.
Pastikan injap dan semua komponen saluran paip bersih dan bebas daripada sebarang serpihan yang boleh mengganggu pemasangan atau operasi injap. Periksa dimensi injap dan saluran paip untuk memastikan ia serasi. Injap harus sesuai dengan baik ke dalam saluran paip, dan lubang bebibir harus dijajarkan dengan betul.
Langkah 2: Meletakkan Injap
Langkah seterusnya ialah meletakkan injap dalam saluran paip menegak. Mulakan dengan memotong saluran paip di lokasi di mana injap akan dipasang. Pastikan potongan lurus dan bersih untuk memastikan pengedap yang betul. Gunakan fail untuk melicinkan tepi paip yang dipotong untuk mengelakkan sebarang kerosakan pada gasket.
Apabila meletakkan injap, adalah penting untuk ambil perhatian bahawa injap rama-rama lug direka untuk dipasang dalam kedudukan menegak dengan batang dalam orientasi mendatar. Ini membolehkan kawalan aliran yang betul dan operasi mudah injap. Letakkan injap di antara dua bahagian saluran paip, pastikan bebibir injap sejajar dengan bebibir paip.
Langkah 3: Memasang Gasket
Gasket adalah penting untuk mengelakkan kebocoran dalam sambungan paip-injap. Letakkan gasket pada setiap sisi injap, selaraskan lubang dalam gasket dengan lubang bebibir. Pastikan gasket berada di tengah dan menutupi seluruh muka bebibir. Gunakan bahan gasket berkualiti tinggi yang serasi dengan bendalir yang diangkut dalam saluran paip dan keadaan operasi.
Langkah 4: Mengikat Injap
Setelah gasket dipasang, sudah tiba masanya untuk mengikat injap ke saluran paip. Masukkan bolt melalui lubang bebibir, pastikan anda menggunakan saiz dan jenis bolt yang betul. Letakkan nat pada setiap bolt dan ketatkan dengan tangan untuk menahan injap pada tempatnya.
Selepas semua bolt diketatkan tangan, gunakan sepana tork untuk mengetatkan bolt mengikut nilai tork yang disyorkan pengeluar. Mengetatkan bolt secara sekata dan pada tork yang betul adalah penting untuk pengedap yang betul dan untuk mengelakkan kerosakan pada injap dan gasket. Pastikan anda mengikuti corak bintang semasa mengetatkan bolt untuk memastikan pengagihan tekanan seragam.
Langkah 5: Menyambungkan Penggerak (jika berkenaan)

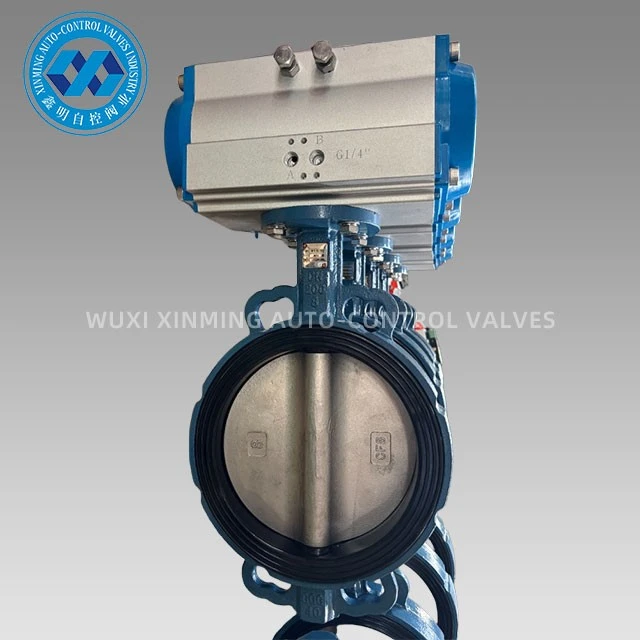

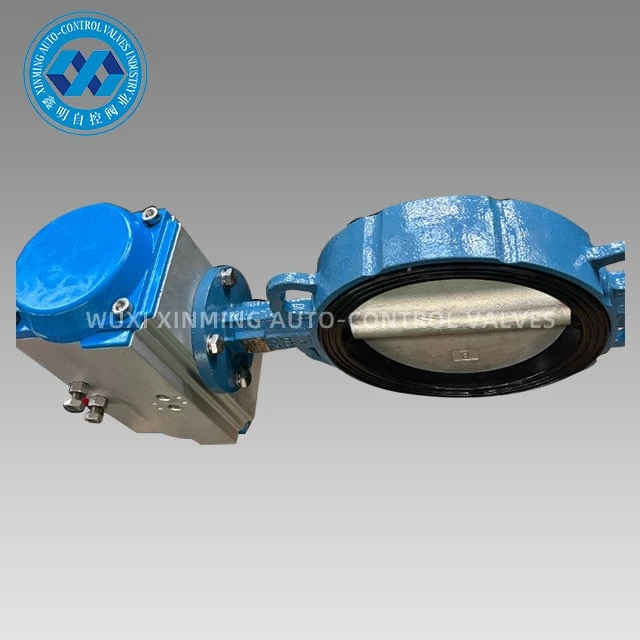

Jika injap rama-rama lug anda dilengkapi dengan penggerak, seperti aInjap Rama-rama Pengendalian Penggerak Pneumatik, langkah seterusnya ialah menyambungkan penggerak ke injap. Ikut arahan pengilang untuk memasang penggerak, yang biasanya melibatkan pemasangan penggerak pada batang injap dan menyambungkan talian bekalan udara atau pendawaian elektrik.
Pastikan penggerak dijajarkan dengan betul dan diikat pada injap untuk memastikan operasi lancar. Uji penggerak untuk memastikan ia membuka dan menutup injap dengan betul dan penunjuk kedudukan pada penggerak sepadan dengan kedudukan sebenar cakera injap.
Langkah 6: Menguji Pemasangan
Setelah injap dipasang dan penggerak disambungkan (jika berkenaan), tiba masanya untuk menguji pemasangan. Tutup injap dan tekan saluran paip ke tekanan operasi. Periksa sebarang kebocoran di sekeliling bebibir injap, gasket atau sambungan penggerak. Jika anda mengesan sebarang kebocoran, ketatkan bolt lagi atau gantikan gasket mengikut keperluan.
Buka dan tutup injap beberapa kali untuk memastikan operasi lancar. Periksa keupayaan injap untuk mengawal aliran dan prestasi pengedapnya. Jika injap tidak berfungsi dengan lancar atau jika terdapat sebarang isu dengan kawalan aliran, periksa injap dan penggerak untuk sebarang masalah mekanikal atau salah jajaran.
Langkah 7: Memuktamadkan Pemasangan
Selepas pemasangan telah diuji dan diluluskan, buat sebarang pelarasan akhir mengikut keperluan. Bersihkan kawasan pemasangan dan keluarkan sebarang alatan atau serpihan. Labelkan injap dan saluran paip untuk pengecaman mudah dan penyelenggaraan masa hadapan.
Kami juga menawarkan pelbagai jenis injap rama-rama lain, sepertiWafer Hygienic Gred Actuator Pneumatic Butterfly InjapdanInjap Rama-rama Sanitari Pneumatik, yang sesuai untuk pelbagai aplikasi dalam industri yang berbeza.
