Memasang injap rama-rama dalam saluran paip menegak adalah tugas yang memerlukan perancangan dan pelaksanaan yang teliti. Sebagai pembekal Butterfly Valve yang dipercayai, kami memahami kepentingan untuk memberikan anda panduan menyeluruh tentang proses ini. Dalam blog ini, kami akan membimbing anda melalui langkah-langkah memasang injap rama-rama dalam saluran paip menegak, memastikan pemasangan yang berjaya dan cekap.
1. Persediaan Pra - pemasangan
Menilai Talian Paip
Sebelum memasang injap rama-rama, adalah penting untuk menilai dengan teliti saluran paip menegak. Periksa diameter saluran paip, bahan dan keadaan operasi yang akan dikenakannya, seperti tekanan, suhu dan jenis bendalir yang mengalir melaluinya. Injap yang anda pilih harus serasi dengan faktor ini. Contohnya, jika anda berurusan dengan saluran paip yang membawa cecair menghakis, injap yang diperbuat daripada bahan tahan kakisan seperti keluli tahan karat adalah sesuai.
Pemilihan Injap

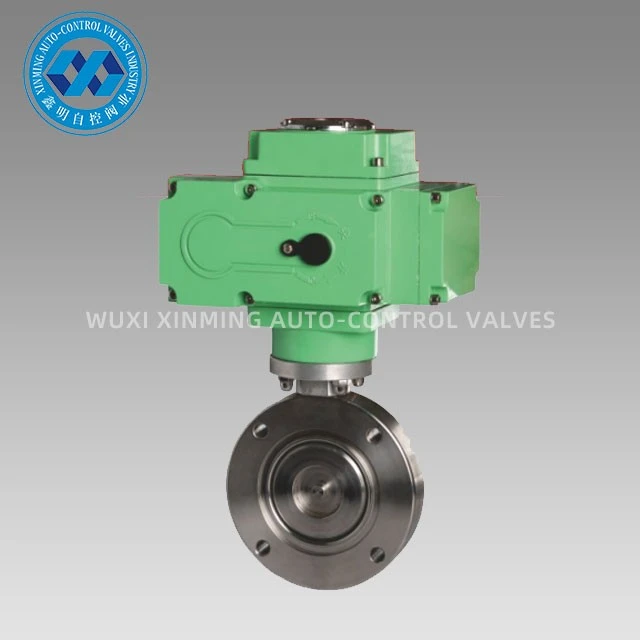

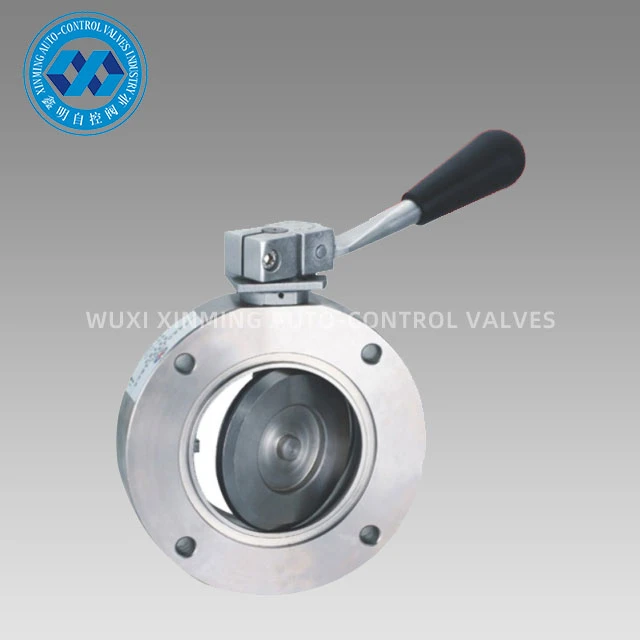

Sebagai pembekal Butterfly Valve, kami menawarkan pelbagai jenis injap untuk memenuhi pelbagai keperluan. Anda boleh mempertimbangkan kamiInjap Rama-Rama Bebibir Tindakan Tunggal Dan Berganda Tersuai, yang memberikan fleksibiliti dalam operasi. Jika permohonan anda melibatkan persekitaran vakum, kamiInjap Rama-rama Vakumakan menjadi pilihan yang ideal. Untuk industri yang mempunyai keperluan kebersihan yang tinggi, seperti makanan dan minuman atau farmaseutikal, kamiInjap Rama-rama Sanitaridireka untuk memenuhi piawaian yang ketat.
Alat dan Bahan Mengumpul
Kumpulkan semua alat dan bahan yang diperlukan untuk pemasangan. Anda memerlukan set sepana atau soket untuk mengetatkan bolt, pita pengukur untuk memastikan penjajaran yang betul, gasket untuk pengedap kalis bocor, dan peralatan keselamatan seperti sarung tangan dan cermin mata keselamatan.
2. Pemeriksaan Injap
Pemeriksaan Visual
Periksa injap rama-rama untuk sebarang kerosakan yang boleh dilihat, seperti retak, penyok atau calar. Periksa cakera, batang dan pengedap untuk memastikan ia berada dalam keadaan baik. Sebarang kerosakan pada komponen ini boleh menjejaskan prestasi injap dan membawa kepada kebocoran atau kerosakan.
Ujian Fungsi
Sebelum pemasangan, lakukan ujian fungsi pada injap. Putar pemegang injap atau penggerak melalui rangkaian penuh gerakannya untuk memastikan operasi lancar. Cakera hendaklah dibuka dan ditutup dengan bebas tanpa sebarang ikatan.
3. Penyediaan Saluran Paip
Membersihkan Saluran Paip
Bersihkan saluran paip menegak dengan teliti untuk mengeluarkan sebarang serpihan, kotoran atau karat. Ini memastikan permukaan yang bersih dan rata untuk pemasangan injap dan menghalang sebarang objek asing daripada memasuki injap dan menyebabkan kerosakan. Anda boleh menggunakan pembersih paip atau berus dawai untuk tujuan ini.
Menandai Lokasi Pemasangan
Tandakan lokasi tepat pada saluran paip di mana injap rama-rama akan dipasang. Ukur panjang injap dan tandakan kedudukan yang sepadan pada saluran paip. Pastikan terdapat ruang yang cukup pada kedua-dua belah injap untuk akses mudah semasa penyelenggaraan.
Memotong Saluran Paip (jika perlu)
Jika saluran paip perlu dipotong untuk menampung injap, gunakan pemotong paip yang sesuai. Buat potongan yang bersih dan lurus untuk memastikan penjajaran yang betul dengan injap. Selepas memotong, nyahburkan tepi saluran paip untuk mengelakkan kerosakan pada gasket.
4. Pemasangan Injap
Meletakkan Gasket
Letakkan gasket pada kedua-dua belah bebibir injap. Gasket hendaklah daripada saiz dan bahan yang betul untuk memastikan pengedap yang ketat. Pastikan gasket berada di tengah dan bebas daripada sebarang kedutan atau lipatan.
Menjajarkan Injap
Selaraskan injap dengan berhati-hati dengan kedudukan yang ditanda pada saluran paip. Gunakan pita pengukur untuk memastikan injap berpusat dan berserenjang dengan saluran paip. Salah jajaran boleh menyebabkan tekanan pada injap dan saluran paip, yang membawa kepada kebocoran dan kegagalan pramatang.
Melekatkan Injap
Masukkan bolt melalui bebibir injap dan bebibir saluran paip. Gunakan set sepana atau soket untuk mengetatkan bolt secara sekata. Ketatkan bolt dalam corak silang - silang untuk memastikan tekanan seragam pada gasket. Jangan ketatkan bolt, kerana ini boleh merosakkan gasket atau bebibir injap.
5. Pemeriksaan pasca pemasangan
Ujian Kebocoran
Selepas pemasangan, lakukan ujian kebocoran. Tutup injap dan gunakan tekanan pada saluran paip. Periksa sebarang kebocoran di sekeliling bebibir injap. Jika kebocoran dikesan, longgarkan sedikit bolt, laraskan gasket, dan ketatkan semula bolt.
Ujian Fungsi
Sekali lagi, lakukan ujian fungsi pada injap. Buka dan tutup injap beberapa kali untuk memastikan operasi lancar. Periksa sama ada pemegang injap atau penggerak bergerak dengan bebas dan cakera terbuka dan tertutup sepenuhnya.
Semakan Sistem
Periksa keseluruhan sistem saluran paip untuk memastikan ia berfungsi dengan baik. Pantau tekanan, kadar aliran dan suhu untuk memastikan ia berada dalam julat operasi biasa.
6. Pertimbangan Penyelenggaraan
Penyelenggaraan tetap adalah penting untuk memastikan prestasi jangka panjang injap rama-rama dalam saluran paip menegak. Periksa injap secara berkala untuk mengesan tanda haus, kakisan atau kebocoran. Pelincir batang injap dan bahagian bergerak seperti yang disyorkan oleh pengilang. Gantikan gasket dan pengedap jika ia menunjukkan tanda-tanda kerosakan atau kemerosotan.
Kesimpulan
Memasang injap rama-rama dalam saluran paip menegak memerlukan perhatian yang teliti terhadap perincian. Dengan mengikuti langkah-langkah yang digariskan di atas, anda boleh memastikan pemasangan yang berjaya yang akan memberikan prestasi yang boleh dipercayai. Sebagai pembekal Butterfly Valve yang terkemuka, kami komited untuk menyediakan injap berkualiti tinggi dan sokongan menyeluruh kepada pelanggan kami. Jika anda mempunyai sebarang soalan tentang pemilihan injap, pemasangan atau penyelenggaraan, atau jika anda berminat untuk membeli injap rama-rama kami, sila hubungi kami untuk perbincangan lanjut. Kami berharap dapat memenuhi keperluan anda dan membantu anda mencapai prestasi optimum dalam sistem saluran paip anda.
Rujukan
- "Buku Panduan Pemasangan Injap" - Buku rujukan industri injap am untuk garis panduan pemasangan
- Manual pemasangan pengilang untuk model injap rama-rama tertentu
