Menentukur injap rama -rama adalah proses penting yang memastikan prestasi dan panjang umur yang optimum. Sebagai pembekal injap rama -rama yang dipercayai, kami memahami kepentingan penentukuran yang betul dalam mengekalkan kecekapan dan kebolehpercayaan komponen penting ini. Dalam catatan blog ini, kami akan membimbing anda melalui proses langkah demi langkah untuk menentukur injap rama-rama, memberikan anda pengetahuan dan kemahiran untuk melaksanakan tugas ini dengan berkesan.
Memahami asas -asas injap rama -rama
Sebelum menyelidiki proses penentukuran, adalah penting untuk mempunyai pemahaman asas tentang bagaimana injap rama -rama berfungsi. Injap rama-rama adalah injap giliran seperempat yang menggunakan elemen penutupan berbentuk cakera untuk mengawal aliran cecair melalui saluran paip. Cakera dipasang pada aci yang berputar 90 darjah untuk membuka atau menutup injap. Apabila cakera selari dengan arah aliran, injap terbuka sepenuhnya, membolehkan aliran maksimum. Sebaliknya, apabila cakera berserenjang dengan arah aliran, injap ditutup sepenuhnya, menyekat aliran.
Mengapa penentukuran diperlukan
Penentukuran adalah proses menyesuaikan injap untuk memastikan ia beroperasi dengan tepat dan konsisten. Dari masa ke masa, faktor -faktor seperti haus dan lusuh, perubahan suhu, dan turun naik tekanan boleh menyebabkan injap rama -rama menyimpang dari tetapan yang dimaksudkan. Ini boleh mengakibatkan kawalan aliran yang tidak tepat, kecekapan yang dikurangkan, dan juga kegagalan sistem. Dengan menentukur injap dengan kerap, anda boleh mengekalkan prestasinya, memanjangkan jangka hayatnya, dan mencegah downtime yang mahal.
Alat dan peralatan diperlukan
Sebelum anda memulakan proses penentukuran, anda perlu mengumpulkan alat dan peralatan yang diperlukan. Ini mungkin termasuk:
- Sepana tork
- Tolok tekanan
- Meter aliran
- Carta atau manual penentukuran
- Peralatan keselamatan, seperti sarung tangan dan kacamata
Proses penentukuran langkah demi langkah
Langkah -langkah berikut menggariskan proses umum menentukur injap rama -rama. Walau bagaimanapun, adalah penting untuk diperhatikan bahawa prosedur penentukuran tertentu mungkin berbeza -beza bergantung kepada membuat dan model injap. Sentiasa merujuk kepada arahan dan garis panduan pengeluar untuk maklumat terperinci.
Langkah 1: Penyediaan
- Mengasingkan injap:Sebelum anda mula bekerja pada injap, pastikan untuk mengasingkannya dari sistem dengan menutup injap hulu dan hiliran. Ini akan menghalang sebarang cecair daripada mengalir melalui injap semasa proses penentukuran.
- Melegakan tekanan:Gunakan tolok tekanan untuk memeriksa tekanan dalam injap dan melegakan sebarang tekanan sisa dengan membuka injap longkang atau membuang sistem.
- Bersihkan injap:Keluarkan sebarang kotoran, serpihan, atau kakisan dari injap dan komponennya menggunakan kain bersih atau larutan pembersihan ringan. Ini akan memastikan pembacaan yang tepat dan mencegah kerosakan pada injap.
Langkah 2: Periksa kedudukan injap
- Sahkan kedudukan injap:Gunakan pemeriksaan visual atau penunjuk kedudukan untuk mengesahkan bahawa injap berada dalam kedudukan tertutup sepenuhnya. Jika injap tidak ditutup sepenuhnya, laraskannya secara manual sehingga ia.
- Tandakan kedudukan injap:Gunakan penanda atau penulis untuk menandakan kedudukan batang injap atau penggerak pada badan injap. Ini akan membantu anda memastikan bahawa injap kembali ke kedudukan yang sama selepas penentukuran.
Langkah 3: Laraskan penggerak
- Semak tetapan penggerak:Rujuk kepada arahan pengilang untuk menentukan tetapan yang betul untuk penggerak, seperti tork, tekanan, dan panjang strok. Gunakan sepana tork untuk menyesuaikan penggerak ke tetapan yang ditentukan.
- Uji penggerak:Gunakan tolok tekanan untuk menggunakan tekanan kepada penggerak dan sahkan bahawa ia bergerak batang injap dengan lancar dan tepat. Jika penggerak tidak beroperasi dengan betul, laraskan tetapan atau gantikan penggerak jika perlu.
Langkah 4: Periksa kadar aliran
- Pasang meter aliran:Pasang meter aliran dalam saluran paip hulu atau hiliran injap untuk mengukur kadar aliran. Pastikan untuk mengikuti arahan pengilang untuk memasang dan menentukur meter aliran.
- Buka injap secara beransur -ansur:Perlahan buka injap dan memantau kadar aliran menggunakan meter aliran. Laraskan kedudukan injap seperti yang diperlukan untuk mencapai kadar aliran yang dikehendaki.
- Catat kadar aliran:Catat kadar aliran pada kedudukan injap yang berbeza dan bandingkan dengan spesifikasi pengeluar. Jika kadar aliran menyimpang dari spesifikasi, laraskan injap atau penggerak sehingga memenuhi syarat.
Langkah 5: Periksa kebocoran
- Tutup injap sepenuhnya:Sebaik sahaja anda telah mencapai kadar aliran yang dikehendaki, tutup injap sepenuhnya dan periksa sebarang kebocoran menggunakan tolok tekanan atau pengesan kebocoran. Sekiranya terdapat kebocoran, laraskan injap atau penggerak sehingga ia berhenti.
- Uji injap di bawah tekanan:Sapukan tekanan ke injap dan periksa sebarang kebocoran pada tahap tekanan yang berbeza. Jika injap kebocoran pada tekanan tinggi, laraskan injap atau penggerak untuk meningkatkan prestasi pengedapnya.
Langkah 6: Pemeriksaan Akhir
- Sahkan kedudukan injap:Gunakan pemeriksaan visual atau penunjuk kedudukan untuk mengesahkan bahawa injap berada dalam kedudukan tertutup sepenuhnya. Jika injap tidak ditutup sepenuhnya, laraskannya secara manual sehingga ia.
- Semak tanda penentukuran:Semak tanda penentukuran pada batang injap atau penggerak untuk memastikan bahawa injap kembali ke kedudukan yang sama selepas penentukuran.
- Uji operasi injap:Buka dan tutup injap beberapa kali untuk mengesahkan bahawa ia beroperasi dengan lancar dan tepat. Semak sebarang bunyi, getaran, atau rintangan yang luar biasa semasa operasi.
Jenis injap rama -rama dan pertimbangan penentukuran mereka
Terdapat beberapa jenis injap rama -rama yang terdapat di pasaran, masing -masing dengan ciri -ciri tersendiri dan keperluan penentukuran. Berikut adalah beberapa jenis injap rama -rama yang paling biasa dan pertimbangan penentukuran mereka:
Injap rama -rama sepusat
Injap rama -rama sepusat adalah jenis injap rama -rama yang paling asas, dengan cakera berpusat pada batang injap. Injap ini biasanya digunakan dalam aplikasi tekanan rendah dan memerlukan penentukuran kurang daripada jenis injap lain. Walau bagaimanapun, masih penting untuk memeriksa kedudukan injap, tetapan penggerak, dan kadar aliran kerap untuk memastikan prestasi yang optimum.
Injap rama -rama eksentrik
Injap rama -rama eksentrik mempunyai cakera offset yang memberikan prestasi pengedap yang lebih baik dan mengurangkan haus dan lusuh. Injap ini biasanya digunakan dalam aplikasi tekanan tinggi dan memerlukan penentukuran yang lebih tepat daripada injap rama-rama sepusat. Apabila menentukur injap rama -rama eksentrik, adalah penting untuk memberi perhatian kepada kedudukan injap, tetapan penggerak, dan prestasi pengedap untuk memastikan meterai yang ketat dan mencegah kebocoran.
Injap rama-rama dua ekor
Injap rama-rama dua ekor mempunyai dua offset, satu dalam cakera dan satu di batang, yang menyediakan prestasi pengedap yang lebih baik dan mengurangkan geseran. Injap ini biasanya digunakan dalam aplikasi kritikal di mana tahap ketepatan dan kebolehpercayaan yang tinggi diperlukan. Apabila menentukur injap rama-rama dua ekor, penting untuk mengikuti arahan pengilang dengan teliti dan menggunakan peralatan penentukuran khusus untuk memastikan hasil yang tepat dan konsisten.
Injap rama-rama triple-ecentric
Injap rama-rama triple-ecentric mempunyai tiga offset, yang memberikan tahap pengedap yang paling tinggi dan jangka hayat terpanjang. Injap ini biasanya digunakan dalam aplikasi suhu tinggi, tekanan tinggi, dan menghakis. Apabila menentukur injap rama-rama triple-ecentric, adalah penting untuk menggunakan sepana tork untuk menyesuaikan penggerak ke tetapan yang ditentukan dan untuk memeriksa kedudukan injap dan prestasi pengedap secara teratur untuk memastikan prestasi yang optimum.
Produk injap rama -rama kami
Sebagai pembekal injap rama-rama terkemuka, kami menawarkan pelbagai injap rama-rama berkualiti tinggi untuk memenuhi keperluan pelbagai industri dan aplikasi. Produk kami termasuk:

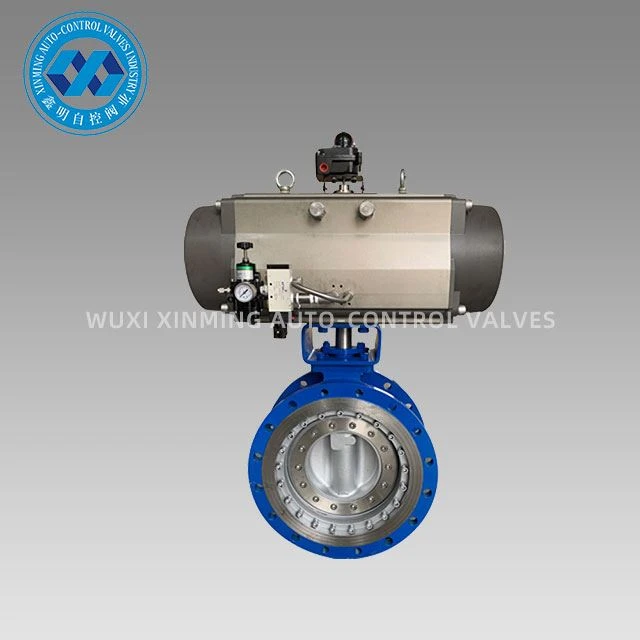

- Penggerak Pneumatik Injap Rama-rama Tri-Eksentrik: Injap ini mempunyai reka bentuk triple-ecentric yang menyediakan prestasi pengedap yang sangat baik dan hayat perkhidmatan yang panjang. Ia sesuai untuk aplikasi suhu tinggi, tekanan tinggi, dan menghakis.
- Penggerak pneumatik flange rama -rama vlave: Injap ini direka untuk digunakan dalam saluran paip dengan sambungan flanged. Ia mempunyai penggerak pneumatik yang menyediakan operasi yang boleh dipercayai dan cekap.
- Injap rama -rama sanitari pneumatik: Injap ini direka khusus untuk digunakan dalam industri makanan, minuman, dan farmaseutikal. Ia mempunyai reka bentuk kebersihan yang memenuhi standard kebersihan dan kebersihan tertinggi.
Hubungi kami untuk perolehan dan perundingan
Sekiranya anda memerlukan injap rama-rama berkualiti tinggi atau mempunyai sebarang pertanyaan mengenai penentukuran injap, jangan ragu untuk menghubungi kami. Pasukan pakar kami tersedia untuk memberi anda nasihat profesional, sokongan teknikal, dan penyelesaian yang disesuaikan untuk memenuhi keperluan khusus anda. Kami komited untuk menyediakan pelanggan kami dengan produk dan perkhidmatan terbaik dengan harga yang kompetitif. Sama ada anda perniagaan kecil atau syarikat besar, kami dapat membantu anda mencari injap yang tepat untuk permohonan anda.
Rujukan
- Buku Panduan Valve, oleh Cameron Iron Works, Inc.
- Buku Panduan Injap Kawalan, oleh Pengurusan Proses Emerson
- Manual pemasangan dan penyelenggaraan injap rama -rama, oleh pelbagai pengeluar
