Hei ada! Sebagai pembekal injap solenoid, saya telah melihat secara langsung bagaimana orientasi pemasangan boleh memberi impak besar kepada prestasi peranti kecil yang bagus ini. Oleh itu, mari kita menyelam terus dan meneroka bagaimana orientasi pemasangan yang berbeza dapat mempengaruhi prestasi injap solenoid.
Memahami injap solenoid
Sebelum kita masuk ke dalam orientasi pemasangan, mari kita cepat pergi ke injap solenoid. Injap solenoid adalah injap yang dikendalikan secara elektromekanik. Ia menggunakan arus elektrik untuk menghasilkan medan magnet, yang kemudiannya bergerak pelocok atau poppet untuk membuka atau menutup injap. Injap ini digunakan dalam pelbagai aplikasi, dari automasi perindustrian ke peralatan rumah.
Orientasi graviti dan pemasangan
Salah satu faktor yang paling penting yang terjejas oleh orientasi pemasangan adalah graviti. Graviti boleh berfungsi untuk atau terhadap operasi injap, bergantung kepada bagaimana ia dipasang.
Pemasangan menegak dengan gegelung
Apabila injap solenoid dipasang secara menegak dengan gegelung di atas, graviti dapat membantu dalam proses penutupan. Dalam orientasi ini, pelocok atau poppet mempunyai daya graviti yang membantu ia bergerak ke bawah dan menutup injap apabila solenoid de - bertenaga. Ini boleh membawa kepada tindakan penutup yang lebih dipercayai dan lebih cepat, terutamanya dalam aplikasi di mana meterai yang ketat adalah penting. Sebagai contoh, dalam sistem bekalan air, meterai yang ketat boleh menghalang kebocoran dan menjimatkan air.
Walau bagaimanapun, orientasi ini juga boleh menyebabkan masalah semasa proses pembukaan. Pelocok harus bekerja melawan graviti untuk bergerak ke atas apabila solenoid bertenaga. Ini bermakna lebih banyak kuasa mungkin diperlukan untuk membuka injap, dan dalam beberapa kes, injap mungkin tidak dibuka sepenuhnya jika solenoid tidak cukup kuat.
Pemasangan menegak dengan gegelung ke bawah
Memasang injap solenoid secara menegak dengan gegelung di bahagian bawah adalah senario yang bertentangan. Graviti membantu injap dibuka. Apabila solenoid bertenaga, plunger boleh bergerak lebih mudah ke atas kerana graviti menariknya ke arah yang sama dengan daya magnet. Ini boleh menyebabkan masa pembukaan yang lebih cepat dan penggunaan tenaga yang kurang kurang semasa proses pembukaan.
Di sisi lain, apabila solenoid de - bertenaga, graviti dapat menjadikannya lebih sukar bagi injap untuk ditutup dengan betul. Plunger harus melawan graviti untuk bergerak kembali dan membentuk meterai. Ini boleh menyebabkan kebocoran atau meterai yang tidak lengkap, yang boleh menjadi masalah besar dalam aplikasi di mana penahanan cecair adalah kritikal.
Pemasangan mendatar
Pemasangan mendatar injap solenoid menghilangkan pengaruh langsung graviti pada tindakan pembukaan dan penutupan pelocok atau poppet. Ini dapat memberikan prestasi yang lebih konsisten dari segi pembukaan dan masa penutupan, kerana pasukan yang bertindak di bahagian yang bergerak lebih seimbang.
Walau bagaimanapun, pemasangan mendatar boleh memperkenalkan isu lain. Sebagai contoh, jika terdapat sebarang bahan cemar dalam cecair, mereka mungkin menetap di dalam badan injap, terutamanya jika injap tidak digunakan dengan kerap. Ini boleh menyebabkan penyumbatan atau kerosakan pada komponen injap dari masa ke masa.
Orientasi aliran dan pemasangan cecair
Arah aliran bendalir juga memainkan peranan penting dalam bagaimana orientasi pemasangan mempengaruhi prestasi injap.
Mengalir dengan arah semula jadi injap
Kebanyakan injap solenoid direka untuk berfungsi secara optimum dengan arah aliran cecair tertentu. Apabila injap dipasang supaya aliran bendalir ke arah yang disyorkan, injap boleh beroperasi dengan lebih cekap. Komponen dalaman direka untuk mengendalikan tekanan cecair dan ciri -ciri aliran ke arah ini, yang boleh mengakibatkan pengedap yang lebih baik, kehidupan injap yang lebih lama, dan mengurangkan penggunaan tenaga.
Contohnya, jika anda menggunakan aInjap solenoid penggerak lakonan tunggal, memasangnya mengikut arah aliran yang disyorkan memastikan bahawa penggerak boleh berfungsi seperti yang dimaksudkan, memberikan kawalan yang boleh dipercayai ke atas aliran bendalir.
Aliran terbalik
Memasang injap solenoid terhadap arah aliran yang disyorkan boleh membawa kesan yang serius. Ia boleh menyebabkan haus yang berlebihan pada komponen injap, kerana tekanan bendalir dan corak aliran bukanlah injap yang dirancang. Ini boleh menyebabkan kegagalan awal injap, peningkatan kos penyelenggaraan, dan bahaya keselamatan yang berpotensi. Dalam sesetengah kes, injap mungkin tidak dapat membuka atau menutup dengan betul apabila dipasang dalam aliran terbalik.
Kesan pada masa tindak balas
Orientasi pemasangan juga boleh menjejaskan masa tindak balas injap solenoid. Masa tindak balas adalah masa yang diperlukan untuk injap dibuka atau ditutup selepas solenoid bertenaga atau bertenaga.
Seperti yang dinyatakan sebelum ini, pemasangan menegak dengan gegelung boleh melambatkan masa tindak balas pembukaan kerana pelocok harus bekerja melawan graviti. Sebaliknya, pemasangan menegak dengan gegelung ke bawah dapat mempercepatkan masa tindak balas pembukaan tetapi mungkin melambatkan masa tindak balas penutupan.
Pemasangan mendatar secara amnya menyediakan masa tindak balas yang lebih konsisten, kerana tidak ada pengaruh graviti yang signifikan terhadap pergerakan komponen dalaman. Walau bagaimanapun, faktor -faktor seperti kelikatan dan tekanan cecair masih boleh menjejaskan masa tindak balas dalam pemasangan mendatar.
Aplikasi dan orientasi pemasangan tertentu
Aplikasi yang berbeza mempunyai keperluan yang berbeza ketika datang ke orientasi pemasangan injap solenoid.
Automasi Perindustrian

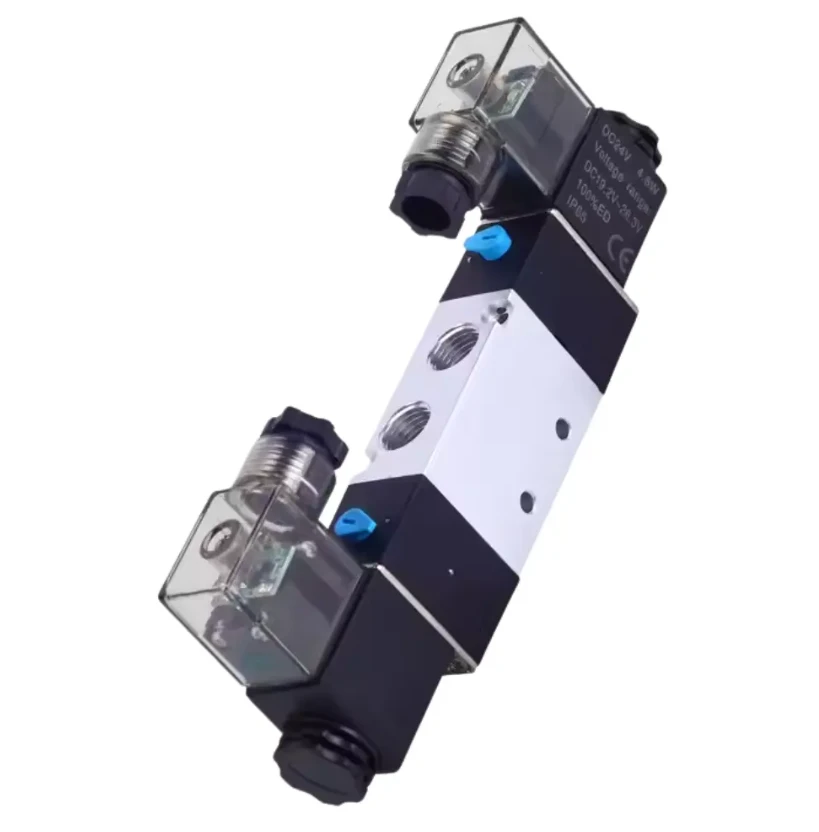

Dalam automasi perindustrian, kebolehpercayaan dan ketepatan adalah kunci. Untuk aplikasi di mana tindakan pembukaan dan penutup yang cepat dan konsisten diperlukan, seperti dalam sistem kawalan pneumatik, pemasangan mendatar mungkin lebih disukai. Ini memastikan bahawa masa tindak balas injap boleh diramal dan tidak terjejas oleh graviti. Anda mungkin mempertimbangkan menggunakan aKawalan Udara Pneumatik Solenoid Injap Jenis Respons CepatDalam aplikasi sedemikian, dan memasangnya secara mendatar dapat membantu ia melakukan yang terbaik.
Sistem Tekanan Tinggi -
Dalam sistem tekanan tinggi, pengedap yang betul adalah penting. Pemasangan menegak dengan gegelung boleh bermanfaat dalam kes -kes ini, kerana graviti dapat membantu dalam membuat meterai yang ketat apabila injap ditutup. Untuk a2 - Way 5 - Port High - Injap Solenoid Pneumatik Tekanan (0 - 10mpa), orientasi pemasangan ini dapat membantu mencegah kebocoran dan memastikan operasi sistem yang selamat.
Kesimpulan
Seperti yang dapat anda lihat, orientasi pemasangan injap solenoid mempunyai kesan yang signifikan terhadap prestasinya. Dari pengaruh graviti pada pembukaan dan penutupan tindakan kepada kesan pada masa tindak balas dan aliran bendalir, setiap aspek operasi injap boleh terjejas.
Apabila memilih injap solenoid untuk aplikasi anda, penting untuk mempertimbangkan keperluan pemasangan dengan teliti. Dan sebagai pembekal injap solenoid, saya di sini untuk membantu anda membuat pilihan yang tepat. Sama ada anda memerlukan nasihat mengenai orientasi pemasangan yang terbaik atau mencari jenis injap solenoid tertentu, saya hanya mesej.
Jika anda berminat untuk membeli injap solenoid untuk projek anda, saya menggalakkan anda untuk berhubung dengan saya untuk perbincangan terperinci. Kami boleh bercakap tentang keperluan khusus anda, dan saya akan melakukan yang terbaik untuk memberikan anda penyelesaian yang paling sesuai. Mari bekerjasama untuk memastikan sistem anda berjalan lancar dan cekap dengan injap solenoid yang betul.
Rujukan
- Smith, J. (2020). Buku Panduan Injap Solenoid. Akhbar Perindustrian.
- Johnson, A. (2019). Memahami sistem kawalan bendalir. McGraw - Hill.
